Termostato Zennio: 2.2. Termostato n
Una vez habilitado un termostato, aparecerá en el menú de la izquierda una serie de pestañas que permitirán configurar sus parámetros.

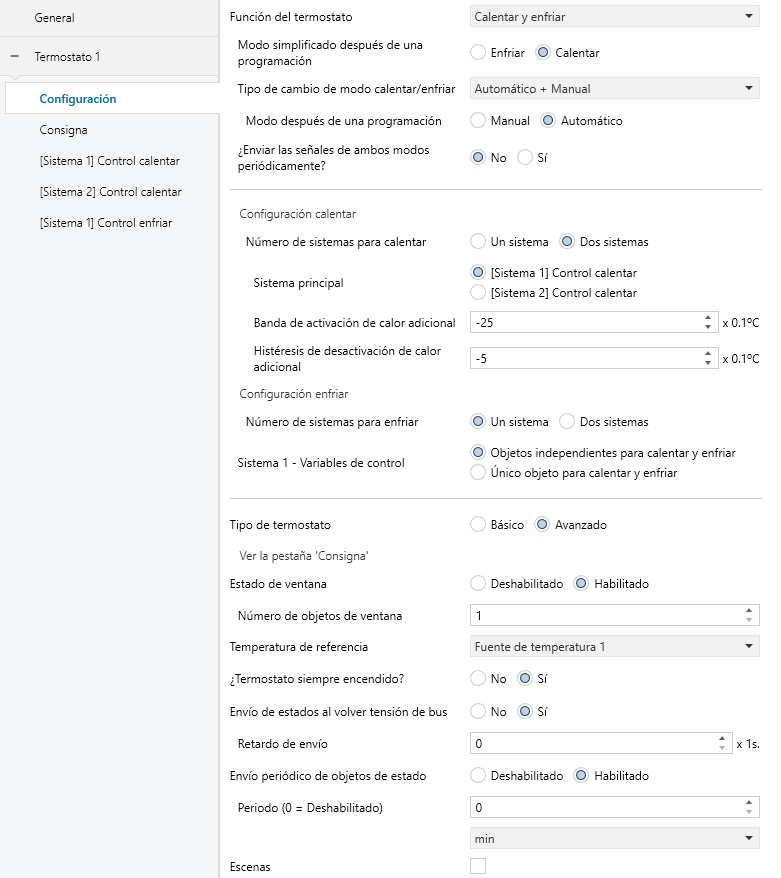

2.2.1. Configuración principal
- Función del termostato [Calentar / Enfriar / Calentar y enfriar]: permite establecer qué modo/s simplificado/s de funcionamiento estarán disponibles después de una programación. En función de la selección, aparecerá en el menú de la izquierda una nueva pestaña para cada uno de los dos modos simplificados ([Sistema x] Control calentar y [Sistema x] Control enfriar). Consúltense las secciones 2.2.3 y 2.2.4 para más detalles sobre estas pestañas.
En caso de habilitarse la opción Calentar y enfriar, se mostrarán algunos parámetros más:
- Modo simplificado después de una programación [Enfriar / Calentar]: establece el modo simplificado que se activará al término de una programación desde ETS.
- Tipo de cambio de modo calentar/enfriar [Manual / Automático / Automático + Manual]: concede o no al termostato la responsabilidad de conmutar entre modos simplificados (Calentar / Enfriar), en función de la temperatura de referencia y la de consigna de funcionamiento del termostato. Dependiendo del parámetro seleccionado se dispondrá de diferentes objetos de comunicación:
- Manual: se dispondrá de un objeto de comunicación binario “[Tx] Modo simplicado” para recibir las órdenes externas de conmutación de modo simplificado (se habilitará al recibir un “0” el modo simplificado enfriar y el modo simplificado calentar al recibir un “1”). Además, de igual manera, se dispondrá de un objeto de comunicación binario de estado que podrá consultarse el modo simplificado actual “[Tx] Modo simplificado (estado)” (valdrá “0” si el modo simplificado es Enfriar, o “1” si es Calentar).
- Automático: se dispondrá de un solo objeto de comunicación binario de estado “[Tx] Modo simplificado (estado)” con un funcionamiento idéntico al explicado anteriormente.
- Automático + Manual: en este caso, además de los objetos mencionados anteriormente, se contará con un nuevo de objeto de comunicación de control enumerado de 1 byte mediante el cual se podrá modificar en tiempo de ejecución si se quiere un tipo de cambio de modo calentar / enfriar automático (se habilitará al recibir un “0”) o manual (se habilitará al recibir “1” modo simplificado enfriar o “2” modo simplificado calentar). Por otro lado, al seleccionar este tipo de cambio de modo especial, aparecerá el siguiente parámetro:
- Modo después de una programación [Manual / Automático]: permite seleccionar el tipo de cambio de modo simplificado después de una programación.
- Enviar las señales de ambos modos periódicamente [No / Sí]: establece si deberá enviarse periódicamente la variable de control tanto del modo simplificado calentar como del modo simplificado enfriar (y, en su caso, los objetos del sistema adicional; ver 2.2.3 y 2.2.4), o sólo la correspondiente al modo actual (nótese que la variable de control del modo que no está activo valdrá siempre cero). El período de reenvío deberá configurarse para cada modo simplificado (calentar / enfriar), desde su pestaña de configuración respectivamente.
- Número de sistemas para calentar [Un sistema / Dos sistemas]: establece si se va a disponer de uno o dos sistemas de climatización para para el modo simplificado calentar. En caso de seleccionar Dos sistemas se muestran los siguientes parámetros:
- Sistema principal [[Sistema 1] Control calentar / [Sistema 2] Control calentar]: establece cuál de los dos sistemas va a actuar como sistema principal del modo simplificado calentar tras descarga (el sistema desmarcado actuará como sistema adicional).
- Aparecerán además 2 nuevos objetos de 1 bit y de 1 byte respectivamente. El primer objeto, de 1 bit, (“[Tx] Forzar sistema secundario (calentar)”) permite el encendido del sistema configurado como sistema de calefacción adicional fuera de las condiciones de operación parametrizadas en tiempo de ejecución. Mediante el segundo objeto, de 1 byte, (“[Tx] Selector de sistema (calentar)”) es posible, en tiempo de ejecución, definir qué sistema de calefacción se utilizará como principal o adicional, permitiendo determinar la prioridad entre los sistemas S1 y S2 según la configuración deseada:
- 0 = S1 (Principal) / S2 (Adicional): el sistema S1 actúa como fuente principal de calefacción y el sistema S2 actúa como sistema adicional o de refuerzo.
- 1 = Sólo S1: únicamente estará disponible el sistema S1 mientras que el S2 permanecerá inactivo.
- 2 = Sólo S2: únicamente estará disponible el sistema S2 mientras que el S1 permanecerá inactivo.
- 3 = S2 (Principal) / S1 (Adicional): el sistema S2 actúa como fuente principal de calefacción y el sistema S1 actúa como sistema adicional o de refuerzo.
- Banda de activación de calor adicional [-100…-25…-5] [x 0.1 ºC]: determina la diferencia que tiene que haber entre la consigna y la temperatura real para la activación del sistema de clima adicional.
- Histéresis de desactivación de calor adicional [-20…-5…-1] [x 0.1 ºC]: determina el aumento de temperatura con respecto a la banda de activación de calor adicional para desactivar el control de clima adicional.
Nota
El valor de la histéresis debe ser superior al valor de la banda de activación para el modo simplificado calentar (ver Figura 6 en la sección 1.2.4). En caso contrario, puede ser que el sistema adicional se mantenga encendido cuando el principal se ha apagado.
- Número de sistemas para enfriar [Un sistema / Dos sistemas]: establece si se van a utilizar 1 o 2 sistemas para el modo simplificado enfriar. En caso de seleccionar Dos sistemas se muestran los siguientes parámetros:
- Sistema principal [[Sistema 1] Control enfriar / [Sistema 2] Control enfriar]: establece cuál de los dos sistemas va a actuar como principal del modo simplificado enfriar tras descarga (el sistema desmarcado actuará como adicional).
- Aparecerán además 2 nuevos objetos de 1 bit y de 1 byte respectivamente. El primer objeto, de 1 bit, “[Tx] Forzar sistema secundario (calentar)” permite el encendido del sistema configurado como sistema de calefacción adicional fuera de las condiciones de operación parametrizadas en tiempo de ejecución. Mediante el segundo objeto, de 1 byte, “[Tx] Selector de sistema (calentar)” es posible, en tiempo de ejecución, definir qué sistema de calefacción se utilizará como principal o adicional, permitiendo determinar la prioridad entre los sistemas S1 y S2 según la configuración deseada:
- 0 = S1 (Principal) / S2 (Adicional): el sistema S1 actúa como fuente principal de calefacción y el sistema S2 actúa como sistema adicional o de refuerzo.
- 1 = Sólo S1: únicamente estará disponible el sistema S1 mientras que el S2 permanecerá inactivo.
- 2 = Sólo S2: únicamente estará disponible el sistema S2 mientras que el S1 permanecerá inactivo.
- 3 = S2 (Principal) / S1 (Adicional): el sistema S2 actúa como fuente principal de calefacción y el sistema S1 actúa como sistema adicional o de refuerzo.
- Banda de activación de frío adicional [5…25…100] [x 0.1 ºC]: diferencia que tiene que haber entre la temperatura real y la consigna para la activación del sistema de clima adicional.
- Histéresis de desactivación de frío adicional [1…5…20] [x 0.1 ºC]: descenso de temperatura con respecto a la banda de activación de frío adicional para desactivar el control de clima adicional.
Nota
El valor de la histéresis debe ser inferior al valor de la banda de activación para el modo simplificado enfriar (ver Figura 5 en la sección 1.2.4). En caso contrario, puede ser que el sistema adicional se mantenga encendido cuando el principal se ha apagado.
- Sistema 1 - Variables de control [Objetos independientes para calentar y enfriar / Único objeto para calentar y enfriar]: este parámetro solo aparece si se ha seleccionado la opción Calentar y enfriar en Función de termostato. Determina si el Sistema 1 se controla con un único objeto para ambos modos simplificados (calentar y enfriar) o cada modo simplificado tiene sus objetos de comunicación independientes.
- Sistema 2 - Variables de control [Objetos independientes para calentar y enfriar / Único objeto para calentar y enfriar]: este parámetro solo aparece si se ha seleccionado la opción Calentar y enfriar en Función de termostato y se han configurado Dos sistemas en ambos modos simplificados. Determina si el sistema 2 se controla con un único objeto para ambos modos simplificados (calentar y enfriar) o cada modo simplificado tiene sus objetos de comunicación independientes.
Notas
- En caso de elegir la opción Único objeto para calentar y enfriar, el método de control debe ser el mismo para ambos modos.
- Si se combina Único objeto para calentar y enfriar junto con Enviar las señales de ambos modos periódicamente, se ignorará lo segundo y únicamente se enviará el valor de la variable correspondiente al modo actual.
- Tipo de termostato [Básico / Avanzado]: determina el tipo de configuración de los modos especiales y de sus respectivas temperaturas de consigna (ver sección 1.2.5). En la configuración avanzada aparecerá una pestaña específica en el menú de la izquierda denominada Consigna (ver sección 2.2.2).
Si se configura como Básico y si la conmutación automática entre enfriar y calentar está activa, se mostrarán sendos parámetros relativos a la banda muerta de cambio de modo calentar/enfriar automático, análogos a los explicados para el termostato avanzado en la sección 2.2.2.2. También se mostrará el siguiente parámetro:
- Consigna inicial (tras una programación) [-20…22…100] [x 1 ºC]: establece el valor que la consigna de trabajo que deberá tener el termostato tras una programación en ETS (ver sección 1.2.5.1).
- Estado de ventana [Deshabilitado / Habilitado]: activa o desactiva el objeto binario “[Tx] Estado de ventana (entrada)” el cual provoca el cambio a modo especial Protección cuando se recibe un valor “1”. En caso de estar habilitado se muestra otro parámetro Número de objetos de ventana donde se configura el número de objetos de comunicación disponibles (hasta 4 objetos independientes) (ver sección 1.2.6).

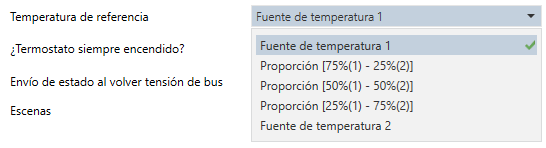

- Temperatura de referencia: determina cómo se obtendrá el valor de la temperatura de referencia. Podrá tratarse del valor de un único objeto de comunicación de dos bytes “[Tx] Fuente de temperatura”, o de una combinación de dos objetos “[Tx] Fuente de temperatura 1” y “[Tx] Fuente de temperatura 2” en una proporción configurable. Estos objetos deberán enlazarse a su vez con los que proporcionen las medidas (ej.: el objeto de la sonda interna). Véase 1.2.1.
En caso de seleccionar una proporción de temperaturas, aparecerá un objeto de comunicación de dos bytes, “[Tx] Temperatura efectiva”, que transmitirá, cada vez que se produzca un cambio, el valor de la temperatura de referencia resultante de esa combinación.

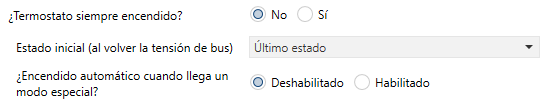

- ¿Termostato siempre encendido? [No / Sí]: determina si el termostato estará en funcionamiento en todo momento o si por el contrario se desea poderlo encender/apagar mediante un objeto de comunicación.
En caso de seleccionar No, se dispondrá de dos nuevos objetos de comunicación binarios “[Tx] On/Off” y “[Tx] On/Off (estado)” y, además, se mostrarán los siguientes parámetros:
- Estado inicial (al volver la tensión de bus) [Último estado / Apagado / Encendido]: determina el estado en el que se encontrará el termostato al arrancar el dispositivo (tras descarga o tras un fallo de tensión). En caso de elegirse Último estado, el termostato se iniciará apagado tras una descarga.
- ¿Encendido automático cuando llega un modo especial? [Deshabilitado / Habilitado]: este parámetro sólo aparece en el termostato avanzado. Cuando se habilita permite que el termostato se encienda automáticamente si se encuentra apagado al llegar una orden de cambio de modo especial (incluso aunque no suponga un cambio del modo especial que tuviera el termostato o del valor que tuviera el objeto) a través de “[Tx] Modo especial” (un byte) o de “[Tx] Modo especial: nombre del modo” (un bit), o bien al recibirse un “1” a través de “[Tx] Estado de ventana (entrada)” o de “[Tx] Prolongación de confort”.
- Envío de estado al volver tensión de bus [No / Sí]: establece si al entrar en funcionamiento el dispositivo después de un reinicio o un fallo de alimentación, deberá efectuarse un envío de los objetos de estado del termostato al bus. Este envío podrá producirse con un cierto retardo [0…255] [x 1s].
Aunque se haya configurado un tiempo de retardo, inmediatamente después de recuperar la tensión de bus se envían los siguientes objetos:
- Consigna (estado)
- On/Off (estado)
- Variables de control
- Envío periódico de objetos de estado [Deshabilitado / Habilitado]: permite activar el envío periódico de los siguientes objetos de estado “[TX] Modo especial”, “[Tx] Consigna”, “[Tx] Modo simplificado”, “[Tx] Modo” y “[Tx] On/Off”. En caso de ser habilitado, se podrá configurar el tiempo de reenvío periódico:
- Periodo (0 = Deshabilitado) [0…255] [s / min] / [0…18] [h]]: define el tiempo en el que se producirá el envío de los objetos de estado al bus.
Nota
Este parámetro sólo estará visible en caso de habilitar Envío periódico de objetos de estado.
- Escenas [Deshabilitado / Habilitado]: activa la función de escenas del termostato y, por tanto, la correspondiente pestaña específica del menú de la izquierda (ver 2.2.5).
2.2.2. Consigna
Esta ventana sólo está disponible si el tipo de termostato se ha configurado como Avanzado. Contiene los parámetros relativos a las temperaturas de consigna de los modos especiales y al tipo de control (absoluto o relativo) deseado. Se recomienda encarecidamente la lectura de la sección 1.2.5 para entender su funcionamiento.
Independientemente de la configuración establecida en esta pestaña, estarán disponibles los objetos “[Tx] Modo especial” y “[Tx] Modo especial (estado)” (de un byte cada uno), los cuales permiten seleccionar el modo especial deseado y conocer cuál se encuentra actualmente activo, respectivamente.
| Valor | Modo especial correspondiente |
|---|---|
| 1 | Confort |
| 2 | Standby |
| 3 | Económico |
| 4 | Protección |
Los parámetros incluidos en esta pestaña se describen a continuación:
Nota
Las figuras mostradas en estas secciones contienen parámetros relativos tanto al modo simplificado calentar como al modo simplificado enfriar. En el caso de que sólo se haya habilitado uno de los dos, ETS sólo mostrará los parámetros correspondientes a ese modo simplificado.
- Tipo de consigna [Absoluta / Relativa]: ver secciones 1.2.5.2.1 y 1.2.5.2.2. Los parámetros específicos de un caso y otro se detallarán en las secciones 2.2.2.1 y 2.2.2.2, respectivamente.
- Objetos de consigna de modo especial [Deshabilitado / Habilitado]: en caso de ser habilitado se dispone de un objeto de comunicación de consigna independiente para cada modo especial (excepto el modo especial Protección).
Nota
Corresponde al integrador garantizar la coherencia funcional de las consignas definidas, manteniendo la estructura lógica de modos y evitando la superposición o interferencia entre consignas de distintos modos especiales.
- Funcionamiento de objetos de modo de 1 bit [Trigger / Switch / Deshabilitado]: en caso de ser habilitado, estarán disponibles los objetos de un bit de selección del modo especial, y, en su caso, establece el tipo de respuesta deseado. Estos objetos son “[Tx] Modo especial: Confort”, “[Tx] Modo especial: Standby”, “[Tx] Modo especial: Económico” y “[Tx] Modo especial: Protección”.
En el caso de seleccionar Switch aparecerá un parámetro adicional (Modo por defecto) que permite establecer el modo especial que adoptará el termostato en el caso de que todos los objetos binarios adquieran el valor “0”. No debe confundirse esta opción con el modo inicial del termostato, que vendrá determinado por el valor de los parámetros Consigna inicial (tras una programación) (ver 2.2.2.2) o Modo inicial (tras una programación) (ver 2.2.2.1).
En caso de seleccionar Deshabilitado, la selección del modo especial sólo podrá hacerse a través del objeto “[Tx] Modo especial”, de un byte.
- Prolongación de Confort [Deshabilitado / Habilitado]: en caso de ser habilitado, estará disponible la función de prolongación de Confort (ver sección 1.2.6) y su correspondiente objeto de comunicación “[Tx] Prolongación de confort”, de un bit, del que se podrá hacer uso (mediante el envío del valor “1”) para activar de manera temporal el modo especial Confort, que posteriormente se desactivará una vez transcurrido el período definido en Tiempo de prolongación de confort [10…30…255] [min] / [1…255] [h]. Nótese que, si se recibe el valor “1” varias veces, el contador de tiempo se reiniciará sucesivamente.
Nota
Si durante el tiempo de prolongación de Confort se recibe el valor “1” a través del objeto “[Tx] Estado de ventana (entrada)”, se activará el modo Protección hasta que este objeto reciba nuevamente el valor “0”, tras lo cual el termostato considerará en todo caso que el tiempo de prolongación de confort ya ha expirado, y adoptará el modo especial que corresponda.
2.2.2.1. Consignas absolutas

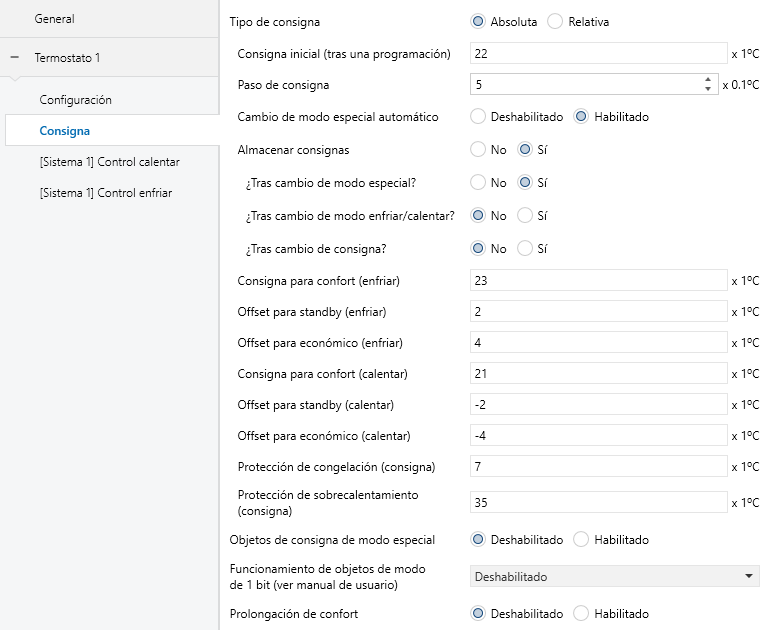

Al seleccionar en Tipo de consigna el tipo Absoluta, aparecen los parámetros específicos para su configuración, como mostraba la Figura 14.
- Consigna inicial (tras una programación) [-20…22…100] [x 1 ºC]: establece la temperatura de consigna que se desea que el termostato adopte inicialmente, tras una programación. Este valor condicionará el modo especial que el termostato asumirá como inicialmente activo.
El valor de la consigna podrá modificarse en todo momento mediante el objeto “[Tx] Consigna”, de dos bytes, cuyos cambios de valor determinarán además cuándo el termostato debe cambiar automáticamente de modo especial. El objeto “[Tx] Consigna (estado)” permite conocer la consigna actual.
Se proporciona además un objeto de un bit (“[Tx] Reinicio de consigna”) mediante el cual, al recibir el valor ‘1’, podrá restablecerse la temperatura de consigna al valor inicialmente parametrizado para los distintos modos especiales.
Nota
Para las consignas absolutas no es posible parametrizar el modo especial inicial, ya que este va a depender del modo simplificado y la consigna inicial (tras una programación).
- Paso de consigna [1…5…100] [x 0.1 ºC]: establece el incremento/decremento en grados centígrados que se va a producir en la consigna cuando se recibe el valor ‘0’ o ‘1’ por el objeto “[Tx] Consigna (paso)”.
- Cambio de modo especial automático [Deshabilitado / Habilitado]: permite en caso de deshabilitar, que no se produzca cambio de modo especial cuando la consigna fijada por el usuario haya sobrepasado, ya sea superior o inferiormente, la consigna parametrizada para ese modo. Para este caso, al deshabilitar el cambio de modo especial automático, se bloqueará el parámetro Almacenar consignas fijando el valor a No para evitar que se modifiquen las consignas de manera incoherente, lo que provocaría un mal funcionamiento de la lógica de modos especiales.

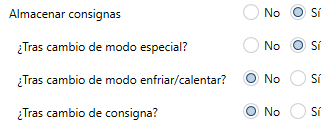

- Almacenar consignas [No / Sí]: habilita o deshabilita la opción de almacenamiento de la consigna actual, según se describió en 1.2.5.2.1. Al habilitar esta opción aparecen tres parámetros para seleccionar por separado los eventos ante los que deberá almacenarse la consigna: Tras cambio de modo especial, Tras cambio de modo enfriar / calentar y Tras cambio de consigna.
- Consigna para Confort (enfriar) [-20…23…100] [x 1 ºC] / Consigna para Confort (calentar) [-20…21…100] [x 1 ºC]: establece la temperatura de consigna inicial para el modo especial confort, respectivamente para enfriar y calentar.
Importante
Para garantizar la correcta conmutación automática entre los modos simplificados enfriar y calentar, la consigna de confort (enfriar) debe ser superior a la de confort (calentar), y que exista una separación mínima de 2 ºC entre ambos valores.
- Offset para Standby (enfriar) [0…2…10] [x 1 ºC] / Offset para Standby (calentar) [-10…-2…0] [x 1 ºC]: establecen la temperatura de consigna inicial para el modo especial standby (respectivamente para enfriar y calentar), expresada aquí como un incremento o decremento con respecto al valor establecido para el modo especial confort.
Ejemplo: Offset para Standby.
- Supóngase que se parametriza una temperatura de consigna de 23 ºC para Confort (enfriar) y de 21 ºC para Confort (calentar). En tal caso, para establecer una consigna de 25 ºC para Standby (enfriar) y de 18,5 ºC para Standby (calentar) se deberá establecer unos valores de offset de 2 grados y -2,5 grados, respectivamente.
- Offset para Económico (enfriar) [0…4…10] [x 1 ºC] / Offset para Económico (calentar) [-10…-4…0] [x 1 ºC]: establecen la temperatura de consigna inicial para el modo especial económico (respectivamente para enfriar y calentar), expresada en términos análogos a los del parámetro inmediatamente anterior.
- Protección de congelación (consigna) [-10…7…15] [x 1 ºC]: establece la consigna inicial para Protección en modo simplificado calentar.
- Protección de sobrecalentamiento (consigna) [25…35…120] [x 1 ºC]: establece la consigna inicial para Protección en el modo simplificado enfriar.
El resto de los parámetros de la ventana se explicó ya en la sección 2.2.2, al ser comunes a los casos de consignas absolutas y consignas relativas.
2.2.2.2. Consignas relativas

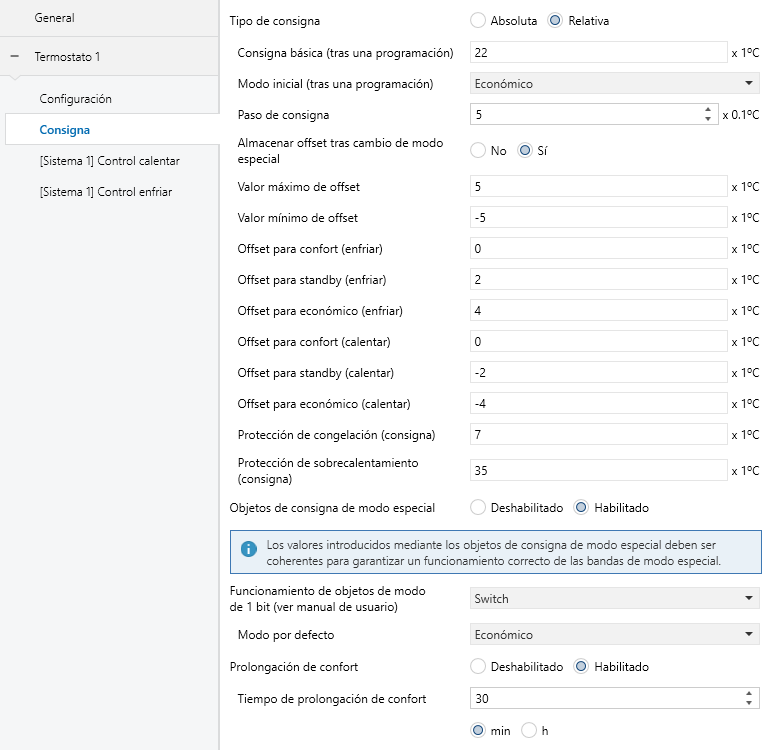

Al seleccionar en Tipo de consigna el tipo Relativa, aparecen los parámetros específicos como se muestra en la figura siguiente.
En el método de control mediante temperaturas relativas, el integrador establece un valor de consigna base y un incremento o decremento (offset) para cada modo especial, lo que determina su consigna predeterminada.
En tiempo de ejecución, la consigna base puede modificarse mediante el objeto “[Tx] Consigna básica” y consultarse mediante “[Tx] Consigna básica (estado)”. También podrá establecerse un incremento o decremento adicional (offset de usuario; ver sección 1.2.5.2.2), resultando que:
Consigna = Tª base ± offset del modo (parámetro) ± offset del usuario (objeto)
El offset del usuario puede controlarse mediante los objetos siguientes:
- “[Tx] Consigna (paso)”, objeto de un bit que incrementa/decrementa el offset y a su vez la consigna en un valor configurado por parámetro.
- “[Tx] Consigna (offset)”, objeto de dos bytes que permite definir el valor exacto del incremento o decremento deseado por el usuario.
- “[Tx] Reiniciar offsets”, que al recibir el valor “1” restituye las consignas a los valores que se establecieran originalmente por parámetro, esto es, pone el offset de usuario a cero.
Además, los objetos “[Tx] Consigna (estado)” y “[Tx] Consigna (estado de offset)” permiten conocer en todo momento, respectivamente, el valor “total” de la consigna y del offset de usuario actuales.
Por su parte, los parámetros específicos para este tipo de consignas son:
- Consigna básica (tras una programación) [-20…22…100] [x 1 ºC]: establece el valor inicial de la temperatura de base, que se tomará como referencia para definir las temperaturas de consigna de los diferentes modos especiales (que se parametrizarán mediante un cierto valor de offset respecto a esta temperatura de base). Ver sección 1.2.5.2.2 para más detalles.
Como ya se ha explicado, este valor de base puede cambiarse mediante “[Tx] Consigna básica” (de dos bytes), y consultarse mediante “[Tx] Consigna básica (estado)”, también de dos bytes.
- Modo inicial (tras una programación) [Confort / Standby / Económico]: establece el modo especial que estará activo inicialmente.
- Paso de consigna [1…5…100] [x 0.1 ºC]: establece el incremento/decremento en grados centígrados que se va a producir en la consigna cuando se recibe el valor ‘0’ o ‘1’ por el objeto “[Tx] Consigna (paso)”.
- Almacenar offset tras cambiar de modo [No / Sí]: permite habilitar o deshabilitar la opción de que se conserve el valor de offset de usuario al cambiar de modo especial, de tal manera que, si en el modo de origen el usuario había alterado la consigna en una cierta cantidad “x” respecto a la consigna de ese modo, en el modo de destino la consigna se desplazará igualmente en “x” respecto a su propia temperatura de consigna definida por parámetro.
- Valor máximo [0…5…20] [x 1 ºC] / mínimo de offset [-20…-5…0] [x 1 ºC]: incremento total máximo (o límite superior) y decremento total máximo (o límite inferior) permitido para la consigna, respecto a la temperatura base. Ver ejemplo consignas relativas y almacenamiento de offsets en la sección 1.2.5.2.2.
- Offset para Confort (enfriar) [0…10] [x 1 ºC] / Offset para Confort (calentar) [-10…0] [x 1 ºC]: establece la consigna del modo especial confort (respectivamente para los modos enfriar y calentar), expresada en términos de offset (hacia arriba o hacia abajo) respecto a la temperatura de base.
- Offset para Standby (enfriar) [0…2…10] [x 1 ºC] / Offset para Standby (calentar) [-10…-2…0] [x 1 ºC]: análogo al anterior, pero para el modo especial standby.
- Offset para Económico (enfriar) [0…4…10] [x 1 ºC] / Offset para Económico (calentar) [-10…-4…0] [x 1 ºC]: análogo al anterior, pero para el modo especial económico.
- Protección de congelación (consigna) [-10…7…15] [x 1 ºC]: establece la consigna inicial para el modo especial protección en modo simplificado calentar.
- Protección de sobrecalentamiento (consigna) [25…35…120] [x 1 ºC]: establece la consigna inicial para el modo especial protección en el modo simplificado enfriar.
Si en Función del termostato (ver sección 2.2.1) se seleccionó Calentar y enfriar y además se tiene habilitado el cambio de modo automático entre los modos enfriar / calentar, aparecerán en esta pestaña de consigna dos parámetros adicionales:
- Banda muerta superior / inferior [0…10…100] [x 0.1 ºC]: establece el ancho de la banda muerta en torno a la consigna de confort, condicionando por tanto el instante del cambio automático entre los modos simplificados enfriar y calentar (ver sección 1.2.2.2).
El resto de los parámetros de la ventana se explicó ya en la sección 2.2.2, al ser comunes a los casos de consignas absolutas y consignas relativas.
2.2.3. [Sistema x] Control Calentar

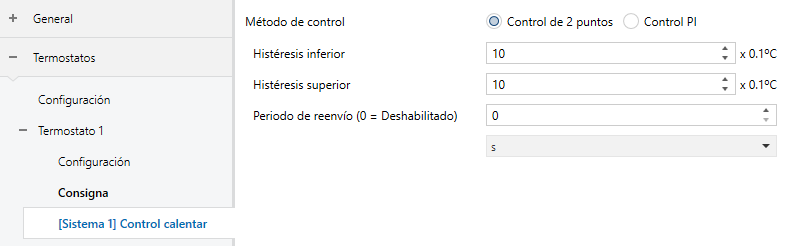

La pestaña [Sistema x] Control calentar permite al integrador seleccionar el algoritmo y los parámetros de funcionamiento del termostato durante el modo simplificado calentar. Para una correcta configuración es importante asimilar los conceptos de las secciones previas de este manual.
- Método de control [Control de 2 puntos / Control PI]: establece el algoritmo de control termostático a emplear. Las opciones son Control 2 puntos con histéresis (ver sección 2.2.3.1) y Control PI (ver sección 2.2.3.2).
- Período de reenvío (0 = Deshabilitado) [0…255] [s / min] / [0…18] [h]: establece cada cuánto tiempo se enviará al bus la variable de control, esto es, el objeto “[Tx][Sx] Variable de control (calentar)”. El valor “0” deshabilita ese envío.
Nota
La variable de control del sistema adicional solo se enviará periódicamente si éste se encuentra encendido.
Si se seleccionan 2 sistemas para el modo simplificado calentar, aparecerá una pestaña para cada sistema ([Sistema 1] Control calentar y [Sistema 2] Control calentar). Ambas pestañas son idénticas y permiten configurar como se va a comportar el sistema si actúa como sistema principal. La activación y desactivación del sistema secundario viene definida por las bandas de activación y de histéresis configuradas en la pestaña de Configuración (ver sección 2.2.1).
2.2.3.1. Control 2 puntos con histéresis
Al seleccionar el método de Control de dos puntos con histéresis (ver sección 1.2.3.1), deberán configurarse los siguientes parámetros:
- Histéresis inferior [1…10…200] [x 0. 1C]: establece la histéresis inferior, es decir, la holgura inferior en torno a la consigna.
- Histéresis superior [1…10…200] [x 0. 1C]: establece la histéresis superior, es decir, la holgura superior en torno a la consigna.
La variable de control será en este caso un objeto de un bit, “[Tx][Sx] Variable de control (calentar)”, que adoptará el valor “1” cuando el termostato determine que se deba climatizar (calentar) la estancia, y el valor “0” cuando pueda desconectarse el sistema de climatización.
Esta variable se enviará periódicamente conforme al parámetro Período de reenvío, ya descrito en el apartado anterior.
2.2.3.2. Control PI

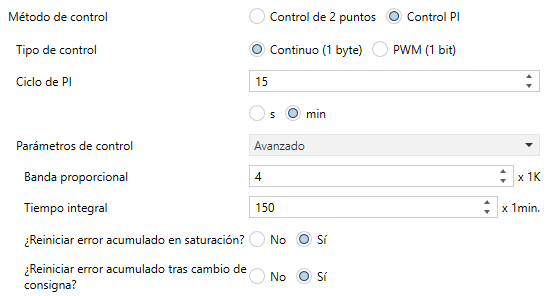

Al seleccionar el método de Control PI (ver sección 1.2.3.2), deberán configurarse los siguientes parámetros:
La variable de control “[Tx][Sx] Variable de control (calentar)” podrá ser en este caso un objeto de un byte o bien de un bit, en función de la configuración del parámetro Tipo de control, según se explica abajo.
En este caso los parámetros son:
- Tipo de control [Continuo (1 byte) / PWM (1 bit)]: establece si la válvula del sistema de climatización se controlará mediante órdenes de posicionamiento intermedio o mediante órdenes todo/nada.
En caso de seleccionar Continuo (1 byte), se tendrán los siguientes objetos:
- “[Tx][Sx] Variable de control (calentar)”: variable de control de un byte que expresará el nivel de apertura requerido en la válvula (100% = completamente abierta; 0% = completamente cerrada).
- “[Tx][Sx] Estado de PI (calentar)”: objeto de 1 bit que se mantendrá a “0” siempre que la señal de PI sea igual al 0%, y pasará a “1” cuando la señal PI sea mayor que 0%.
En caso de seleccionar PWM (1 bit), se dispondrá de otro objeto adicional:
- “[Tx][Sx] Variable de control (calentar)”: aunque con el mismo nombre que la variable de un byte, este objeto de un bit irá adoptando los valores “1” y “0” de forma alterna en función del tiempo de ciclo (Ciclo PI [[10…60…255] [s] / [1…15...255] [min]]), de modo que la proporción entre el tiempo a “1” y el tiempo a “0” equivalga al porcentaje de apertura descrito arriba.

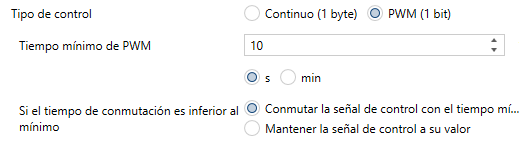

Además, cuando el tipo de control sea PWM (1 bit), deberán configurarse los siguientes parámetros específicos:
- Tiempo mínimo de PWM [[1…10…255] [s] / [1...30] [min]]: tiempo mínimo de conmutación de la señal de control, para evitar conmutaciones muy rápidas de relés.
- Si el tiempo de conmutación es inferior al mínimo [Conmutar la señal de control con el tiempo mínimo / Mantener la señal de control a su valor]: determina qué hacer cuando la señal de control necesite conmutar más deprisa de lo que permite el parámetro anterior.
- Ciclo de PI [[10…255] [s] / [1…15...255] [min]]: establece cada cuánto tiempo se recalculará el nivel de apertura requerido en la válvula, o equivalentemente (en el caso de la modulación PWM), la proporción entre los estados “1” y “0” de la señal.
- Parámetros de control [Radiador de agua caliente / Suelo radiante / Radiador eléctrico / Convector de aire / Split de A/A / Avanzado]: define los valores deseados para los parámetros K y T propios del control PI. Se recomienda hacer uso de alguno de los valores predefinidos (ver Anexo I: Control PI con valores predefinidos), si bien podrán establecerse también unos valores personalizados (Avanzado). En este último caso se mostrarán los parámetros siguientes.
- Banda proporcional [1…4…15] [x 1K]: establece el valor de la constante de proporcionalidad K.
- Tiempo integral [5…150…255] [x 1min]: establece el valor de T.
- ¿Reiniciar error acumulado en saturación? [No / Sí]: permite que el error acumulado se reinicie en caso de que la señal de control se sature (ver sección 1.2.3.2). En caso de utilizar uno de los valores predefinidos para parámetros de control, esta opción estará activada implícitamente.
- ¿Reiniciar error acumulado tras cambio de consigna? [No / Sí]: permite que el error acumulado se reinicie en caso de que se produzca un cambio de consigna (ver sección 1.2.3.2). En caso de utilizar uno de los valores predefinidos para parámetros de control, esta opción estará desactivada implícitamente.

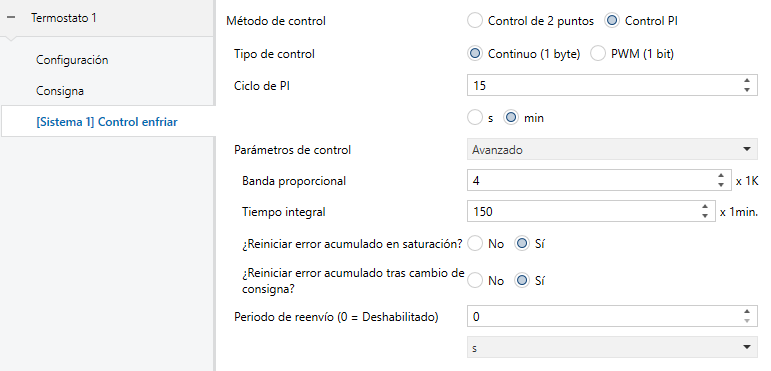

2.2.4. [Sistema x] Control enfriar
La pestaña [Sistema x] Control enfriar permite al integrador seleccionar el algoritmo y los parámetros de funcionamiento del termostato durante el modo simplificado enfriar. Para una correcta configuración es importante asimilar los conceptos de las secciones previas de este manual.
Los parámetros incluidos en esta pestaña y los objetos de comunicación relacionados son análogos a los de la pestaña “[Sistema x] Control calentar” (ver sección 2.2.3), si bien en este caso se hace referencia al modo simplificado enfriar del termostato y además se utiliza en los nombres de los objetos la nomenclatura enfriar en vez de calentar.
Si se seleccionan 2 sistemas para el modo simplificado enfriar, aparecerá una pestaña para cada sistema [Sistema 1] Control enfriar y [Sistema 2] Control enfriar. Ambas pestañas son idénticas y permiten configurar como se va a comportar el sistema si actúa como sistema principal. La activación y desactivación del sistema secundario viene definida por las bandas de activación y de histéresis configuradas en la pestaña de “Configuración” (ver sección 2.2.1).
Por otro lado, el control PI presenta en este caso las siguientes opciones predefinidas para Parámetros de control [Techo refrigerante / Convector de aire / Split de A/A / Avanzado] (ver Anexo I: Control PI con valores predefinidos).
2.2.5. Escenas
Cuando se habilita la casilla Escenas de la pestaña Configuración (ver sección 2.2.1), aparecerá una nueva pestaña adicional en el menú de la izquierda.

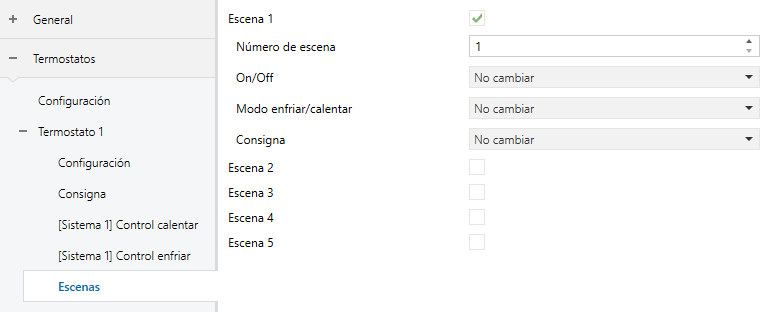

En esta pestaña, como se observa en la Figura 25, se puede habilitar un número determinado de escenas (hasta un máximo de cinco) de forma independiente, y configurar a qué aspectos del termostato afectará la ejecución de la escena.
Para cada escena disponible, los parámetros son los siguientes:
- Número de escena [1…64]: número de escena cuya llegada a través de “[Termostato] Escenas: entrada” (disminuido en uno, conforme al estándar) provocará la ejecución de las acciones definidas a continuación.
Nota
Se permite también la recepción de órdenes de grabación de escena (valores entre 128 y 191), de tal manera que la configuración inicialmente parametrizada para la escena podrá ser sobrescrita con la que el termostato tenga en un momento dado. Véase la sección 1.2.7.
- On/Off [No cambiar / On / Off]: establece el valor de encendido que adoptará el termostato al ejecutarse la escena. En el caso de que se activase la opción Termostato siempre encendido (sección 2.2.1), este parámetro no estará disponible.
Nota
Si se selecciona No cambiar, también la grabación de la escena ignorará el estado de encendido que tenga el termostato. Ver sección 1.2.7.
- Modo Enfriar / Calentar [No cambiar / Enfriar / Calentar]: establece el modo de funcionamiento general que adoptará el termostato al ejecutarse la escena. En el caso de que se activase la opción Cambio de modo automático (sección 2.2.1), este parámetro no estará disponible.
Nota
Si se selecciona No cambiar, también la grabación de la escena ignorará el modo de funcionamiento que tenga el termostato. Ver sección 1.2.7.
- Consigna [No cambiar / Confort / Standby / Económico / Protección / Consigna personalizada]: establece el valor concreto de consigna o bien el modo especial que adoptará el termostato al ejecutarse la escena. Nótese que en el caso de la configuración básica del termostato (sección 2.2.1), sólo estarán disponibles Consigna personalizada y No cambiar.
Al elegir la opción Consigna personalizada, aparecerá el parámetro Valor de consigna:
- En el caso de haber activado el control mediante consignas absolutas (sección 2.2.2.1), aceptará valores entre -20 ºC y 100 ºC.
- En el caso de activar el control mediante consignas relativas (sección 2.2.2.2), aceptará valores en el mismo rango, pero en este caso este parámetro afectará al valor de la referencia base, y no de la consigna como tal.
Nota
Si se selecciona No cambiar, también la grabación de la escena ignorará el modo especial o la consigna que tenga el termostato. Ver sección 1.2.7.
