Sonda de temperatura: 2.2. Sonda NTC personalizada

En caso de utilizar sondas NTC de otros fabricantes, el integrador deberá caracterizar la respuesta de la sonda ante diferentes temperaturas, de manera que el dispositivo pueda gestionar los valores de resistencia que recibe de la sonda. Para este fin, el dispositivo implementa el método de Steinhart-Hart, que permite aproximar la curva de temperatura frente a resistencia de cualquier sonda simplemente especificando tres de sus puntos. Por lo tanto, la caracterización de la sonda consiste en definir sus valores de resistencia para tres temperaturas diferentes, tales como 0ºC, 25ºC y 100ºC, información que normalmente proporciona el fabricante de la sonda.

Esta funcionalidad está optimizada para sondas NTC que a 25ºC ofrezcan valores de resistencia entre 3,3 y 47 kΩ.

PARAMETRIZACIÓN ETS

Tras seleccionar “Sonda NTC personalizada X” en Tipo de sonda (ver sección 2.1) para al menos una de las entradas del dispositivo que se hayan configurado como sondas de temperatura, se dispondrá de una pestaña adicional de parámetros denominada Sonda NTC personalizada X.

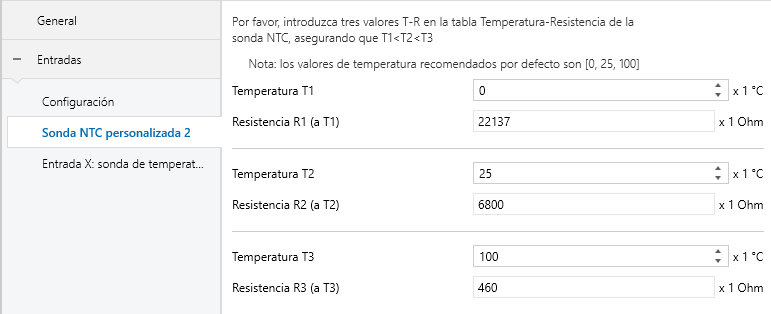

Figura 4. Sonda NTC personalizada

Contiene los siguientes parámetros:

• Temperatura Tx [-55…0…150] [x1ºC]: establece el valor de temperatura de un punto en particular de la curva temperatura-resistencia.
• Resistencia Rx (a Tx) [0…22137…268435456] [x1Ohm]: establece el valor de resistencia de ese punto en particular de la curva de temperatura-resistencia. Es decir, este parámetro determina el valor de resistencia ofrecido por la sonda NTC para el valor anterior de temperatura.

Una vez definidos los tres puntos {temperatura, resistencia}, se recomienda verificar los valores de sólo lectura que se muestran en la sección inferior de la ventana (ver la Figura 5), puesto que reflejan los valores de resistencia esperados (en ohmios) para un conjunto de temperaturas en el rango 0º a 90º, de acuerdo con la aproximación efectuada por el dispositivo. En caso de mala parametrización o si los puntos no se corresponden con una curva NTC típica, ETS mostrará un mensaje de advertencia.

Importante

Estos parámetros son de tipo general. Se aplican a todas las sondas NTC personalizadas que se configuren en el dispositivo.

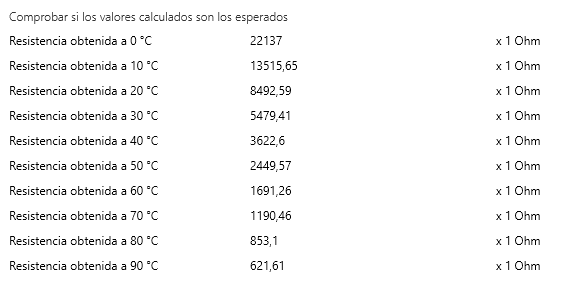

Figura 5. Sonda NTC personalizada – Valores de resistencia esperados
