Flat / Tecla RGB: 2.2. Pulsadores

Los pulsadores capacitivos cuentan con uno, dos, cuatro, seis, ocho o diez pulsadores a disposición del usuario para la ejecución de acciones.

La disposición de los pulsadores dependerá del dispositivo y de la orientación seleccionada en “Configuración” (ver sección 2.1.1), siendo posible configurarlos como controles de un único botón, o en parejas, pudiéndose en ese caso combinar dos de ellos cualesquiera como una misma pareja:

• Pulsadores capacitivos con un único pulsador: sólo pueden configurarse como control individual. Sólo permiten la configuración con orientación vertical.
• Pulsadores capacitivos con dos pulsadores: permiten la configuración de hasta dos controles individuales o una pareja.
• Pulsadores capacitivos con cuatro pulsadores: permiten la configuración de hasta cuatro controles individuales, o hasta dos controles pareja.
• Pulsadores capacitivos con seis pulsadores: permite la configuración de hasta seis controles individuales, o hasta tres controles pareja.
• Pulsadores capacitivos con ocho pulsadores: permite la configuración de hasta ocho controles individuales, o hasta cuatro controles pareja.
• Pulsadores capacitivos con diez pulsadores: permite la configuración de hasta diez controles individuales, o hasta cinco controles pareja.

2.2.1. Configuración - Flat / Tecla RGB

A continuación, se muestra una lista de las funciones que es posible asignar a cada pulsador:

• Deshabilitado. El pulsador no reaccionará a las pulsaciones ni se iluminará su LED.
• Pareja A, B, C, D o E. El número de parejas disponibles dependerá del modelo, siendo la función de esa pareja una de las siguientes:
  • Interruptor.
  • Dos objetos (pulsación corta/ pulsación larga).
  • Control de iluminación.
  • Persianas.
  • Estado de la habitación (exterior).
• Individual. Control de un solo botón:
  • Interruptor.
  • Mantener/Soltar.
  • Dos objetos (pulsación corta / pulsación larga).
  • Escena.
  • Constante (tipo porcentaje).
  • Constante (tipo contador).
  • Constante (tipo flotante).
  • Control de iluminación.
  • Persianas.
  • Indicador LED.
  • Estado de la habitación (interior).
  • Estado de la habitación (exterior).
  • Indicador enumerado (color).

Aparte de la propia función del pulsador, se podrá seleccionar el comportamiento deseado de los LEDs de los pulsadores. Los diferentes modos de iluminación se detallan en Anexo I. Modos de iluminación de los LEDs.

En las siguientes secciones se explica cada una de las opciones anteriores.

Parametrización ETS

Por defecto en ETS se muestra una pestaña independiente para la configuración de los pulsadores. Mientras los pulsadores permanezcan deshabilitados, sólo existirá una subpestaña, denominada “Configuración”.

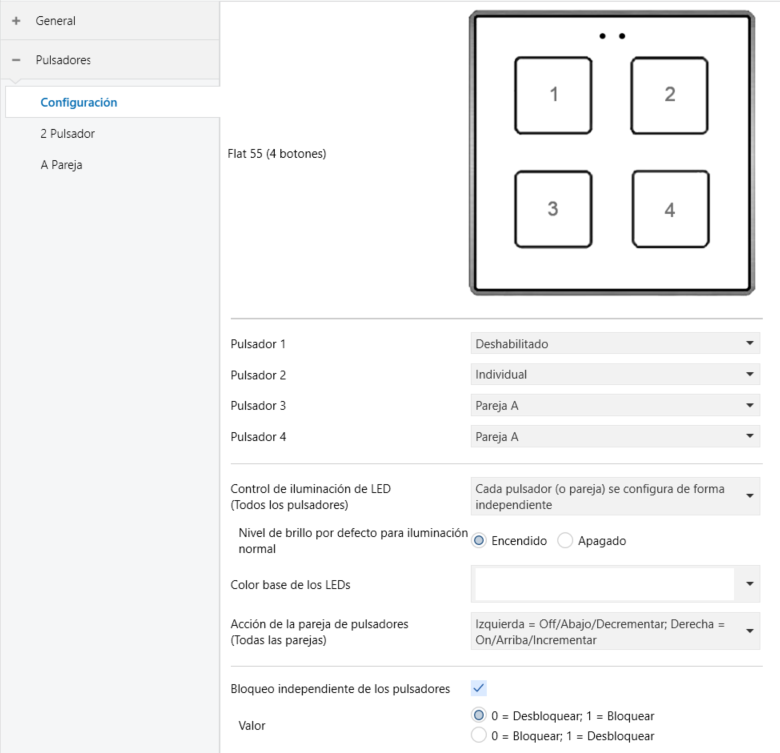

Figura 13. Pulsadores - Configuración

Por cada pulsador se muestra una lista con las siguientes opciones:

• [Deshabilitado]. Ver sección 2.2.1 para más detalles.
• [Individual]. Al seleccionar esta opción se habilita la pestaña: “x Pulsador” (donde “x” dependerá del número de cada pulsador), que permitirá habilitar la funcionalidad del pulsador en cuestión (ver sección 2.2.2).
• [Pareja X]. Establece que el pulsador formará parte de un control de dos botones (donde X puede ser A, B, C, D o E dependiendo del modelo). Cuando se haya asignado la misma pareja a dos pulsadores distintos (y no antes), aparecerá una nueva pestaña en el árbol de la izquierda (“X Pareja”) para configurar la funcionalidad deseada (ver sección 2.2.3).

En esta pestaña también se dispone de varios parámetros para establecer de forma conjunta el comportamiento de la iluminación y el color de todos los LEDs presentes en el dispositivo.

• Control de iluminación de LED (Todos los pulsadores) [Normal / Dependiente del estado (si está disponible) / Dependiente del estado (ambos LEDs) (si está disponible) / Objeto dedicado / Cada pulsador (o pareja) se configura de forma independiente]: determina el modo de iluminación de todos los LEDs. En caso de seleccionar el valor por defecto, se mostrará un parámetro específico en la pestaña de cada pulsador para seleccionar el comportamiento deseado del LED en cuestión.
  • Nivel de brillo por defecto para iluminación normal [Encendido / Apagado]: determina el nivel de brillo que establecerá el LED (o los LEDs) mientras el dispositivo no se encuentre en estado de inactividad y no se realicen pulsaciones sobre el pulsador.

Nota

Este parámetro solo se mostrará en caso de haber seleccionado las opciones “Normal” o “Cada pulsador (o pareja) se configura de forma independiente” en el parámetro anterior.

En caso de seleccionar la opción “Objeto dedicado”, será posible configurar los siguientes parámetros:

• Valor [0 = Apagado; 1 = Encendido / 0 = Encendido; 1 = Apagado]: establece la polaridad de los distintos objetos de comunicación específicos para la iluminación del LED de cada pulsador habilitado.
• Color: On [Selector de colores (Blanco neutro)]: determina el tono con el que se iluminará el LED cuando su objeto dedicado correspondiente establezca el estado “Encendido”.
• Color: Off [Selector de colores (Blanco neutro)]: determina el tono con el que se iluminará el LED cuando su objeto dedicado correspondiente establezca el estado “Apagado”.

• Color base de los LEDs [Selector de colores (Blanco neutro)]. Se ofrece la posibilidad de configurar un color base para todos los LEDs. Este color también será posible modificarlo en tiempo de ejecución a través del objeto “[General] Color base de los LEDs”.

Nota

A través del objeto de comunicación no será posible seleccionar la opción “Sin color”. El orden de colores se corresponde con el orden descendente mostrado en la Figura 40.

En caso de configurar algún par de botones como integrantes de un control conjunto, Pareja X, se habilita un nuevo parámetro (Acción de la pareja de pulsadores (Todas las parejas)) para establecer el criterio de funcionamiento:

• [Izquierda = Off/Abajo/Decrementar; Derecha = On/Arriba/Incrementar].
• [Izquierda = On/Arriba/Incrementar; Derecha = Off/Abajo/Decrementar].
• [Cada par de pulsadores se configura de forma independiente]. En caso de seleccionar esta opción, aparecerá un parámetro en la pestaña de configuración de cada pareja habilitada para determinar el criterio de funcionamiento.

Por último, se ofrece la posibilidad de bloquear las pulsaciones sobre cada pulsador individualmente.

• Bloqueo independiente de los pulsadores [deshabilitado / habilitado]: en caso de mantener el valor por defecto, se mostrará un parámetro homónimo en la pestaña de cada pulsador individual o pareja.
  • Valor [0 = Desbloquear; 1 = Bloquear / 0 = Bloquear; 1 = Desbloquear]: determina la polaridad del objeto correspondiente.

2.2.2. Pulsador individual

A los botones que se hayan configurado como controles individuales, se les puede asignar cualquiera de las siguientes funciones de control:

• Indicador LED: las pulsaciones del usuario no ejecutarán ninguna función, aunque el LED establecerá el nivel de brillo y el color para encendido o apagado en función de los valores que se reciban desde el bus.
• Interruptor: cada vez que el usuario pulse el botón, se enviará un valor binario al bus KNX. Este valor es configurable y puede ser “0”, “1” o alternar con cada pulsación según la secuencia 1 → 0 → 1 → …

  Si la iluminación de los LEDs es “Dependiente del estado”, el LED permanecerá con el nivel de brillo de encendido/apagado (con su color correspondiente para cada estado) según el estado actual (on/off) del objeto.

• Mantener/Soltar: cuando el usuario pulsa el botón se enviará un valor binario (“0” o “1”, configurable) al bus KNX. Al soltar el usuario el pulsador, se enviará otro valor (“0” o “1”, también configurable) a través del mismo objeto.

  El modo de iluminación “Dependiente del estado” provocará que el LED establezca el nivel de brillo y el color de encendido cuando el valor del objeto sea “1”.

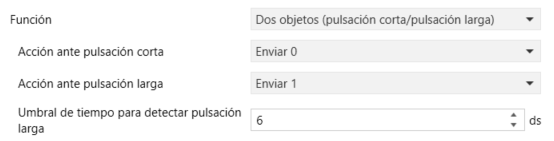

• Dos objetos (pulsación corta/pulsación larga): permite el envío de valores binarios específicos tanto después de una pulsación corta como de una pulsación larga (se utilizará un objeto diferente en cada caso).

  Si la iluminación de los LEDs es “Dependiente del estado”, el LED permanecerá con brillo y color de encendido/apagado según el estado actual (on/off) de un objeto u otro, según se establezca por parámetro. Sin embargo, si el Control de iluminación de LED (Todos los pulsadores) se ha establecido como “Dependiente de estado (si está disponible)” se basará sólo en el objeto de pulsación corta.

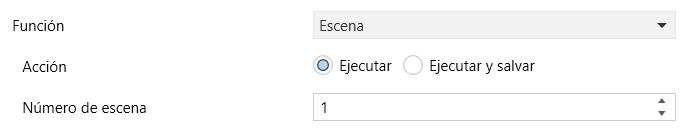

• Escena: al pulsar el usuario el botón, se enviará una orden al bus para ejecutar una escena específica (configurable). Además, si así se habilita por parámetro, se podrán enviar órdenes al bus para grabar la escena tras una pulsación de tres segundos.
• El modo de iluminación de LED “Dependiente del estado” no está disponible para esta función.
• Constante (tipo porcentaje): envía un valor de porcentaje (configurable) al bus cuando el usuario pulsa el botón.

  Si la iluminación de los LEDs es “Dependiente del estado”, el LED permanecerá con nivel de brillo y color de encendido/apagado en función de si el valor actual del objeto coincide con el parametrizado. Este objeto también puede escribirse desde el bus, lo cual actualizará el estado del LED de acuerdo con el nuevo valor.

• Constante (tipo contador): envía al bus un valor entero configurable cuando el usuario pulsa el botón. Este valor puede tener un tamaño de un byte o de dos bytes, con signo o sin signo.

  El modo de iluminación de LED “Dependiente del estado” es análogo al de la función “Constante (tipo porcentaje)”.

• Constante (tipo flotante): envía un valor de tipo coma flotante de dos bytes (configurable) al bus cuando el usuario pulsa el botón.

  El modo de iluminación de LED “Dependiente del estado” es análogo al del resto de funciones “Constante (tipo …)”.

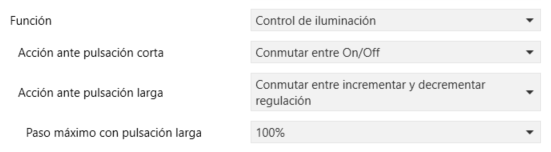

• Control de iluminación: implementa un control de iluminación de un único botón que envía órdenes al bus KNX, las cuales pueden ser entonces ejecutadas por reguladores de iluminación. Estas órdenes se pueden configurar para pulsación corta y pulsación larga:
  • Acción ante pulsación corta:
    • “Enviar On”: se manda un valor de On.
    • “Enviar Off”: se manda un valor de Off.
    • “Conmutar entre On/Off”: se alterna entre el envío de On y Off. La conmutación se inicia de acuerdo con el estado de porcentaje de iluminación. Si se tiene un valor de 0%, se enviará un On. En caso contrario, el valor enviado será un Off.
    • “Escena”: se envía el valor de escena parametrizado.
    • “Regulación absoluta”: se envía un porcentaje configurado en el rango [0…100] [%].
  • Acción ante pulsación larga:
    • “Decrementar regulación”: se regula hacia abajo el paso de regulación parametrizado.
    • “Incrementar regulación”: se regula hacia arriba el paso de regulación parametrizado.
    • “Conmutar entre incrementar y decrementar regulación”: depende del último valor de estado de porcentaje. En caso de un 0%, se enviará el objeto para incrementar, y viceversa para el valor de 100%. Si este valor está entre 1-99%, enviará el paso de regulación inverso al último enviado.

Tener en cuenta que el dispositivo considera que el nivel de iluminación actual es el valor del objeto específico de un byte proporcionado para recibir valores desde el bus KNX (esto es, retroalimentación desde el regulador). Si bien este objeto se actualiza internamente tras cada pulsación corta o larga, recomendándose enlazarlo con el estado real del dispositivo regulador.

Si la iluminación de los LEDs es “Dependiente del estado”, el LED establecerá el nivel de brillo y color de encendido o nivel y color de apagado de acuerdo con el valor del objeto de estado mencionado (esto es, nivel/color de apagado si vale 0% y nivel/color de encendido en cualquier otro caso).

Nota

Tras fallo de alimentación de bus, el dispositivo regulador debería reenviar el objeto de estado de manera que el control (y el LED) se actualicen debidamente, en lugar de retomar su último estado.

• Persianas: implementa un control de persianas de un único pulsador que envía órdenes al bus KNX para que sean ejecutadas por un actuador.

  Se pueden configurar dos tipos de control:

  • “Estándar”: el dispositivo reaccionará tanto a las pulsaciones largas como a las cortas, siendo posible enviar al bus los siguientes comandos:
    • Órdenes de movimiento (subir / bajar) (tras pulsaciones largas).
    • Órdenes de parada/paso (tras pulsaciones cortas).

    Al ser un control de un solo pulsador, el sentido de las órdenes (tanto de movimiento como de paso) alternará tras cada pulsación larga. Sin embargo, hay algunas excepciones:

    • Tras una pulsación corta: se enviará una orden de paso arriba si la última pulsación larga provocó que la persiana subiera, o si la posición actual de la persiana es 100%. Por otro lado, se enviará una orden de paso abajo si la última pulsación larga provocó que la persiana bajara o si la posición actual de la persiana es 0%.
    • Tras una pulsación larga: se enviará una orden de subir si la última pulsación corta provocó una orden de paso abajo o si la posición actual de la persiana es 100%. Por otro lado, se enviará una orden de bajada si la última pulsación corta provocó una orden de paso arriba o si la posición actual de la persiana es 0%.

  Como suele ocurrir en el estándar KNX, las órdenes de parada/paso son interpretadas por el actuador como peticiones de movimiento de las lamas un paso arriba o abajo (en caso de que la persiana esté parada) o como una petición de interrupción del movimiento de la persiana (en el caso de que la persiana se esté moviendo hacia arriba o hacia abajo).

  Los pulsadores capacitivos conocen la posición actual de la persiana gracias a un objeto específico que debe enlazarse al objeto análogo del actuador de la persiana, a fin de recibir retroalimentación. Este objeto se inicializa con valor “50%” tras descarga o fallo de bus, por lo que el actuador deberá encargarse de actualizarlo con el valor real después de un fallo de bus.

  • “Mantener/Soltar”: el dispositivo enviará una orden de movimiento de persiana tan pronto como se pulse el botón, y una orden de parada cuando se deje de pulsar. Por lo tanto, las pulsaciones cortas y las largas tendrán el mismo efecto: la persiana permanecerá en movimiento mientras el usuario mantenga pulsado el botón.

    La dirección del movimiento (arriba o abajo) irá alternando con cada pulsación, según la siguiente secuencia: abajo → arriba → abajo → … Sin embargo, hay algunas excepciones:

    • Si la posición es del 0%, la siguiente orden bajará la persiana.
    • Si la posición es del 100%, la siguiente orden subirá la persiana.
  • El modo de iluminación de LED “Dependiente del estado” no está disponible para esta función.

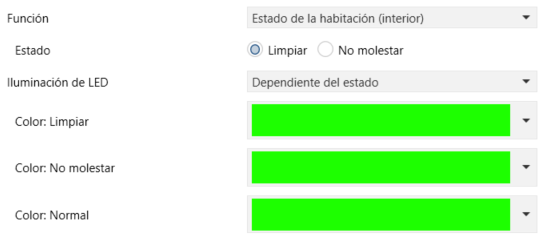

• Estado de la habitación (interior): permite controlar los estados de la habitación (“Normal”, “Limpiar” y “No molestar”). Al pulso sobre el botón se activará el estado de “Limpiar” o “No molestar” (según se configure), o se desactivará para volver al estado “Normal”.

  Según la configuración y el valor actual del objeto, ante una pulsación corta se transmitirán al bus los valores de la Tabla 1.

Parametrización	Valor actual del objeto	Valor transmitido
Limpiar	No molestar / Normal	Limpiar
	Limpiar	Normal
No Molestar	Normal / Limpiar	No molestar
	No molestar	Normal

Tabla 1. Estados de la habitación

Si la iluminación de los LEDs es “Dependiente del estado”, el LED establecerá el nivel de brillo y el color en función del valor actual del objeto y la parametrización.

Ejemplo: Estado: “Limpiar”

• Si se tiene el objeto de control de estado de habitación con valor “Normal” y se realiza una pulsación → LED se ilumina con nivel de brillo encendido y color configurado para “Limpiar”.
• Si se tiene el objeto de control de estado de habitación con valor “Limpiar” y se realiza una pulsación → LED se ilumina con nivel de brillo apagado y color configurado para “Normal”.
• En caso de escribir sobre el objeto de control de estado de habitación el estado contrario al parametrizado (“No molestar”) → LED se ilumina con nivel de brillo apagado y color configurado para “No molestar”.

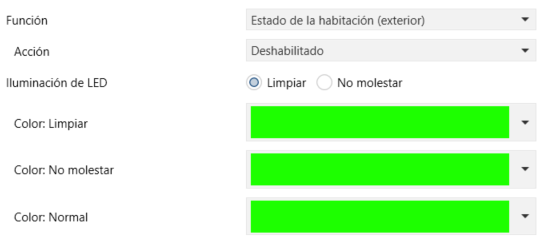

• Estado de habitación (exterior): la iluminación LED del botón permite indicar si la habitación requiere limpieza o está en estado de "No molestar", o “Normal” en ausencia de las dos anteriores. Además, mediante una pulsación larga, es posible consultar el estado de la habitación (“Ocupada / No ocupada”) o cambiar el estado de la habitación a "Limpieza en progreso".

  Se permiten configurar las siguientes opciones:

  • “Deshabilitado”: el pulsador no reacciona a las pulsaciones.

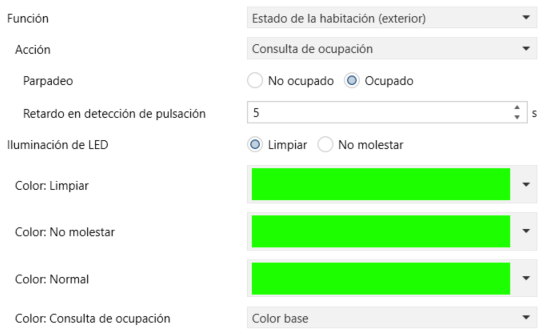

  • “Consulta de ocupación”: permite notificar el estado de ocupación de la habitación mediante el parpadeo del LED indicador. Una vez que la pulsación haya superado el umbral de tiempo configurado para su detección, se emitirá un pitido y el indicador parametrizado para el estado actual de ocupación parpadeará durante 5 segundos. Tras este tiempo, se vuelve a la indicación habitual de “Limpiar / No molestar”.

    Si se produce un fallo de bus mientras se está realizando una consulta de ocupación, el dispositivo iniciará con el estado correspondiente de la habitación. Sería necesario volver a pulsar de nuevo para obtener esta información.

    Ejemplo: Parpadeo: Ocupado

    • Si se tiene el objeto de estado de ocupación con valor “Ocupado” y se realiza una pulsación larga → LED parpadea durante 5 segundos con el color configurado para dicho estado.
    • Si se tiene el objeto de estado de ocupación con valor “No ocupado” y se realiza una pulsación → No ocurre nada.

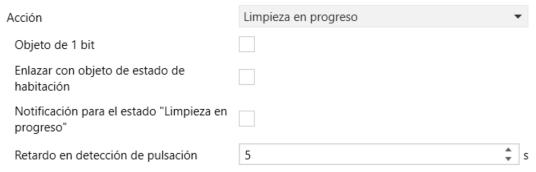

  • “Limpieza en progreso”: permite notificar el comienzo y fin de la limpieza de la habitación. Una vez que la pulsación haya superado el umbral de tiempo configurado para su detección, se emitirá un pitido y se realizarán diferentes envíos al bus según las opciones seleccionadas (no excluyentes entre sí):
    • Objeto de 1 bit: se muestra un objeto específico para el estado “Limpieza en progreso” en la topología del proyecto, que tomará como valor On/Off.
    • Enlazar con objeto de estado de habitación: la acción del pulsador queda enlazada con el objeto de estado de la habitación de modo que cada pulsación realizará un envío al bus conmutando dicho estado entre “Limpieza en progreso / Normal”.
    • Notificación para el estado “Limpieza en progreso”: permite notificar el estado “Limpieza en progreso” mediante el parpadeo del indicador LED correspondiente.

    Ejemplo: 1: Objeto de 1 bit:

    Tras pulsación:

    • Envío de objeto “Limpieza en progreso” = “1” (On)

    • Objeto de “Estado de habitación” → Sin envío ni actualización del estado
      • Notificación → Sin notificación del estado “Limpieza en progreso”

    Con una nueva pulsación:

    • Envío de objeto “Limpieza en progreso” = “0” (Off).

    • Ejemplo 2: Objeto de 1 bit: Enlazar con objeto de estado de habitación:
    • Tras pulsación:
      • Envío de objeto “Limpieza en progreso” = “1” (On)
      • Envío de objeto “Estado de habitación” = “3” (Limpieza en progreso)
      • Notificación → Sin notificación del estado “Limpieza en progreso”
    • Con una nueva pulsación:
      • Envío de objeto “Limpieza en progreso” = “0” (Off)
      • Envío de objeto “Estado de habitación” = “0” (Normal)

    Ejemplo 3: Objeto de 1 bit: Enlazar con objeto de estado de habitación: Notificación para el estado “Limpieza en progreso”:

    Tras pulsación:

    • Envío de objeto “Limpieza en progreso” = “1” (On)
    • Envío de objeto “Estado de habitación” = “3” (Limpieza en progreso)
    • Notificación → Parpadeo de los indicadores correspondientes

    Con una nueva pulsación:

    • Envío de objeto “Limpieza en progreso” = “0” (Off)
    • Envío de objeto “Estado de habitación” = “0” (Normal)

    • Notificación → Se detiene el parpadeo de los indicadores.

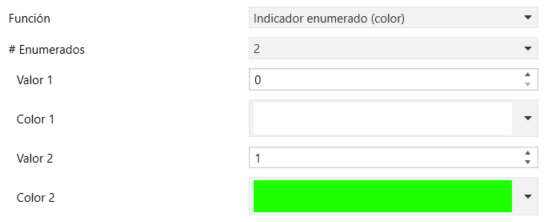

• Indicador enumerado (color): las pulsaciones del usuario no ejecutarán ninguna función, aunque el LED establecerá el nivel de brillo y el color en función de los valores que se reciban desde el bus. En caso de recibir por el objeto un valor no configurado, el LED se apagará.

Parametrización ETS

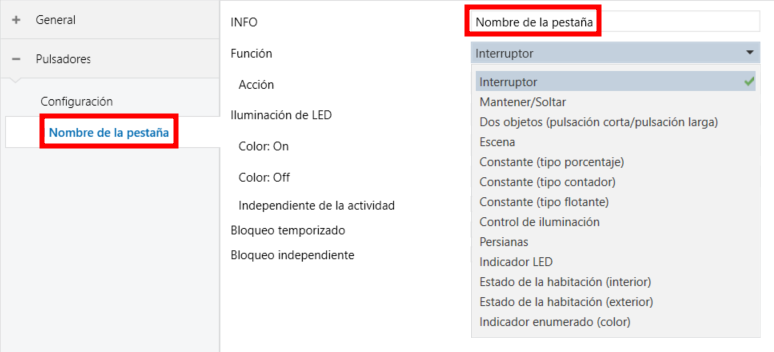

Cuando se habilita un pulsador individual, aparece una pestaña específica (“n Pulsador”) dentro de “Pulsadores” en el árbol de la izquierda.

Figura 14. Pulsador individual

El campo INFO permite cambiar el nombre que aparece por defecto en el menú de la izquierda para la misma, identificando cada uno de los controles habilitados y sus objetos de comunicación con el prefijo “[Ix][INFO]”.

El principal parámetro que se deberá configurar es:

• Función [Interruptor / Mantener/Soltar / Dos objetos (pulsación corta/pulsación larga) / Escena / Constante (tipo porcentaje) / Constante (tipo contador) / Constante (tipo flotante) / Control de iluminación / Persianas / Indicador LED / Estado de la habitación (interior) / Estado de la habitación (exterior) / Indicador enumerado (color)]: establece la función deseada para el pulsador.

En caso de haber seleccionado la opción “Cada pulsador (o pareja) se configura de forma independiente” en el parámetro Control de iluminación de LED (Todos los pulsadores) de la pestaña “Configuración” (ver sección 2.2.1), se mostrarán los parámetros adicionales (excepto para la función “Estado de habitación (exterior)”, cuyo control de iluminación es diferente):

• Iluminación de LED [Normal / Dependiente del estado / Objeto dedicado]. En el caso de las funciones “Interruptor” y “Control de iluminación” el valor por defecto del parámetro será “Dependiente del estado”.
• En caso de configurar el modo “Normal”, se mostrará el siguiente parámetro en ETS:

Figura 15. Pulsador individual - Iluminación de LED del pulsador - Normal

• Color [Selector de colores (Color base)]: establece el color que adoptará el LED del pulsador.

Si se selecciona “Dependiente del estado”:

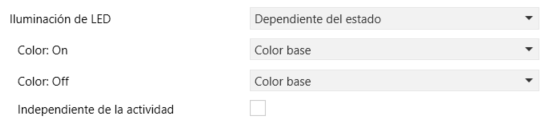

Figura 16. Pulsador individual - Iluminación de LED del pulsador - Dependiente del estado

• Color: On [Selector de colores (Color base)]: el LED se iluminará con el color parametrizado en función del estado del control. Dependiendo del control configurado, la condición para establecer el color en el LED puede verse modificada (valor del objeto igual a “1”, mayor que “0%” o valor específico).
• Color: Off [Selector de colores (Color base)]: determina el color que se establecerá en el LED cuando no se cumpla la condición del parámetro anterior (valor del objeto igual a “0” o “0%”, o valor distinto al parametrizado).

Nota

Esta condición también depende de la polaridad del objeto, por lo que el comportamiento puede verse modificado de forma inversa en aquellos controles donde no se configure la opción por defecto del objeto binario.

En caso de seleccionar el último modo, se incluirá el objeto “[Ix][] LED - Control binario” en la topología del proyecto y aparecerán varios parámetros nuevos para configurar el nivel de brillo y color de encendido y apagado del LED.

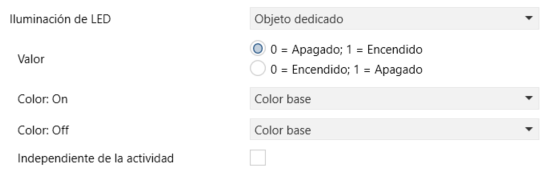

Figura 17. Pulsador individual - Iluminación de LED pulsador - Objeto dedicado

• Valor [0 = Apagado; 1 = Encendido / 0 = Encendido; 1 = Apagado]: determina la polaridad del objeto de comunicación.
• Color: On [Selector de colores (Color base)]: establece el color con el que se iluminará el LED cuando el estado del objeto dedicado sea “Encendido”.
• Color: Off [Selector de colores (Color base)]: establece el color con el que LED se iluminará cuando el estado del objeto dedicado sea “Apagado”.

Nota

Para más información consultar lo descrito en la sección 2.2.1 y en el Anexo I. Modos de iluminación de los LEDs.

Independientemente del modo de iluminación configurado, siempre se tendrá disponible el siguiente parámetro:

• Independiente de la actividad [deshabilitado / habilitado]: establece que el LED correspondiente se ilumine como si siempre estuviese en estado de actividad, ignorando el estado de inactividad. El resto de controles que no hayan habilitado esta funcionalidad, seguirán iluminándose de acuerdo con el estado de actividad.

Importante

En caso de habilitar la sonda de temperatura interna, se aconseja poner especial atención con el uso de esta funcionalidad ya que el calentamiento del dispositivo por la iluminación LED puede alterar la medición de temperatura.

Sin embargo, existe otro parámetro que aparece para todo tipo de función seleccionada anteriormente excepto “Persianas”, “Indicador LED” e “Indicador enumerado (color)”, ya que su uso en estos casos no tiene utilidad.

• Bloqueo temporizado [deshabilitado / habilitado]: permite bloquear un pulsador individual durante un tiempo configurado tras ser pulsado. Al marcarlo aparece un parámetro específico Tiempo de bloqueo [0…5…60] [s]. Se comienza a contar desde que se suelte la pulsación.

  Tras fallo de bus, el pulsador comienza sin bloqueo temporizado. Se iniciará nuevamente cuando vuelva a ser pulsado. Este bloqueo es independiente del bloqueo general de pulsadores, no influye en el objeto de bloqueo.

Por último, tal y como se comentó en la sección 2.2.1, si se habilita el parámetro de Bloqueo independiente de los pulsadores se mostrará un parámetro adicional en la pestaña de cada pulsador.

• Bloqueo independiente [deshabilitado / habilitado]: habilita el objeto homónimo (“[Ix][] Bloqueo independiente”) a través del cual es posible activar o desactivar dicha funcionalidad.

Dependiendo de la función, se muestran uno o más parámetros (como se describe a continuación). Tener en cuenta que, de aquí en adelante se utiliza “[Ix][]” como notación general para los objetos de comunicación, donde “x” dependerá del botón.

2.2.2.1. Indicador LED

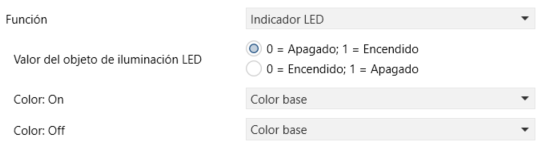

Figura 18. Pulsador individual - Indicador LED.

• Valor del objeto de iluminación LED [0 = Apagado; 1 = Encendido / 0 = Encendido; 1 = Apagado]: establece el comportamiento del LED del pulsador.
• Color: On [Selector de colores (Color base)]: determina el color con el que se iluminará el LED cuando el estado del objeto dedicado sea “Encendido”.
• Color: Off [Selector de colores (Color base)]: determina el color con el que LED se iluminará cuando el estado del objeto dedicado sea “Apagado”.

Nota

Este control es independiente de la opción que se seleccione en Control de iluminación de LED (Todos los pulsadores) (ver sección 2.2.1).

Las opciones son similares a las del caso de iluminación mediante objeto dedicado de los demás tipos de control. Al seleccionar esta función para el pulsador, se incluye el objeto “[Ix][] LED - Control binario” en la topología del proyecto, a fin de recibir desde el bus los valores que determinan el estado del LED en cada momento.

2.2.2.2. Interruptor

Figura 19. Pulsador individual - Interruptor

• Acción [Enviar 0 / Enviar 1 / Conmutar 0/1]: establece el valor a enviar al bus (a través del objeto “[Ix][] Interruptor - Control: “X””, donde X es la acción que se parametriza) cuando el usuario pulsa el botón.

2.2.2.3. Mantener/Soltar

Figura 20. Pulsador individual - Mantener/Soltar.

• Acción al pulsar [Enviar 0 / Enviar 1]: establece el valor a enviar al bus (a través del objeto “[Ix][] Mantener/Soltar - Control binario”) cuando el usuario pulse el botón.
• Acción al soltar [Enviar 0 / Enviar 1]: establece el valor a enviar al bus (de nuevo, a través del objeto “[Ix][] Mantener/Soltar - Control binario”) cuando el usuario deje de pulsar el botón.

2.2.2.4. Dos objetos (pulsación corta/pulsación larga)

Figura 21. Pulsador individual - Dos objetos (pulsación (corta/pulsación larga)

• Acción ante pulsación corta [Enviar 0 / Enviar 1 / Conmutar 0/1 / Enviar un valor de 1 byte]: establece el valor a enviar al bus (a través de “[Ix][] Dos objetos - Control de pulsación corta: “X””, donde X es la acción que se parametriza) cuando el usuario realiza una pulsación corta en el botón.

  En caso de seleccionar la última opción aparece un parámetro adicional (Valor [0…255]) para introducir el valor de un byte deseado.

• Acción ante pulsación larga [Enviar 0 / Enviar 1 / Conmutar 0/1 / Enviar un valor de 1 byte]: establece el valor a enviar al bus (a través de “[Ix][] Dos objetos - Control de pulsación corta: “X””, donde X es la acción que se parametriza) cuando el usuario realice una pulsación larga en el botón.
• Umbral de tiempo para detectar pulsación larga [0…6…50] [ds]: establece el tiempo mínimo que el usuario debe mantener pulsado el botón para poder considerar una pulsación como larga.

2.2.2.5. Escena

Figura 22. Pulsador individual - Escena

• Acción [Ejecutar / Ejecutar y salvar]: establece si el valor a enviar al bus KNX (a través de “[General] Escena: enviar”) cuando el usuario pulsa el botón siempre será una orden de ejecutar una escena o si –dependiendo de la duración de la pulsación– podrá tratarse de una orden de reproducir o de grabar escena.
• Número de escena [0…1…64]: número de la escena a enviar al bus, tanto para órdenes de ejecutar como para órdenes de grabar escenas.

2.2.2.6. Constante (tipo porcentaje) / Constante (tipo contador) / Constante (tipo flotante)

Figura 23. Pulsador individual – Constante (tipo porcentaje)

• Valor del objeto [0…100] [%]: establece el valor a enviar al bus KNX cuando el usuario pulsa el botón. El rango y el objeto a través del cual se envía el valor dependen en cada caso.

  Al seleccionar constante de tipo contador se mostrarán dos parámetros específicos (Tamaño y Signo) que definen, respectivamente, el tamaño de la constante (“1 byte” o “2 bytes”) y si el valor tendrá o no signo. En función de ambos, el rango y el nombre del objeto cambiarán.

	Valores disponibles	Nombre del objeto
Constante (tipo porcentaje)	[0…100] [%]	“[Ix][] Porcentaje - Control”
Constante (tipo contador)	[0…255] [-128…0…127] [0…65535] [-32768…0…32767]	“[Ix][] Entero - Control de 1 byte sin signo” “[Ix][] Entero - Control de 1 byte con signo” “[Ix][] Entero - Control de 2 bytes sin signo” “[Ix][] Entero - Control de 2 bytes con signo”
Constante (tipo flotante)	[-671088,64…0…670433,28]	“[Ix][] Flotante - Control de 2 bytes”

Tabla 2. Control numérico tipo constante

2.2.2.7. Control de iluminación

Figura 24. Pulsador individual - Control de iluminación

Dependiendo de la acción que se parametrice para pulsación corta, se tendrá un objeto diferente. En caso de la conmutación de órdenes de encendido / apagado, se mandará a través del objeto de un bit “[Ix][] Luz - Control binario”. Si se elige el envío de una regulación absoluta, se utilizará el objeto “[Ix][] Luz - Regulación absoluta”. Sin embargo, para lanzar una escena se hace uso del objeto “[General] Escena: enviar”.

En cuanto a las órdenes de incremento / decremento / parada ante pulsación larga se enviarán a través del objeto de cuatro bits “[Ix][] Luz - Control de regulación”.

Por su parte, el objeto de un byte “[Ix][] Luz - Estado de porcentaje” podrá enlazarse al objeto de estado del nivel de iluminación del regulador (de hecho, este objeto se destina sólo a la recepción valores desde el bus, no a enviarlos). Como se explica al inicio de esta sección, la iluminación dependiente del estado estará condicionada por el valor de este objeto (nivel de brillo y color de apagado con 0% y encendido en cualquier otro caso).

Los parámetros para esta función son:

• Acción ante pulsación corta [Enviar On / Enviar Off / Conmutar entre On/Off / Regulación absoluta / Escena]: establece el valor a enviar al bus (a través del objeto correspondiente) cuando el usuario realiza una pulsación corta en el botón.

  En caso de seleccionar la cuarta opción aparece un parámetro adicional (Valor [0…50…100] [%]) para introducir el valor de porcentaje deseado. Con la última opción aparece otro parámetro denominado Número de escena con posibles valores entre [1…64].

• Acción ante pulsación larga [Decrementar regulación / Incrementar regulación / Conmutar entre incrementar y decrementar regulación]: establece la acción a enviar al bus cuando el usuario realice una pulsación larga en el botón.
  • Paso de regulación [100% / 50% / 25% / 12,5% / 6,25% / 3,1% / 1,5%]: define el paso de regulación a enviar (a través de “[Ix][] Luz - Control de regulación”) al regulador con cada pulsación larga.

Nota

Debido a que los reguladores normalmente no aplican el nuevo nivel de iluminación inmediatamente (es decir, el paso de regulación se ejecuta progresivamente) y debido a que los pulsadores capacitivos envían una orden para interrumpir el paso de regulación una vez el usuario suelta el botón, es recomendable configurar un paso de 100% (por defecto).

De esta manera, el usuario puede realizar cualquier paso de regulación simplemente manteniendo pulsado el botón y soltándolo después, sin necesidad de hacer pulsaciones sucesivas.

2.2.2.8. Persianas

Figura 25. Pulsador individual - Persianas

Las órdenes de movimiento (conmutadas) para el tipo “Estándar” se enviarán por el objeto “[Ix][] Persiana - Control de mover” (de un bit), mientras que las de paso arriba/abajo (conmutado) se enviarán por el objeto de un bit “[Ix][] Persiana - Control de detener/paso”. En caso de “Mantener/Soltar”, las ordenes de movimiento se enviarán por el mismo objeto que estándar pero como no existen pasos, el envío para detener la persiana se hará mediante el objeto “[Ix][] Persiana - Control de detener”.

También se proporciona un objeto de un byte (“[Ix][] Persiana - Estado de porcentaje”) que debe enlazarse al objeto de estado de posición de persiana del actuador (el propósito de este objeto es recibir valores desde el bus, no enviarlos).

Los parámetros para esta función son:

• Tipo [Estándar / Mantener/Soltar]: establece el tipo de control deseado.

2.2.2.9. Estado de la habitación (interior)

Al asignar la función al pulsador, se habilita un objeto para el control “[Ix][] Estado de la habitación - Control”, que a su vez actuará como objeto de estado, además de otros dos objetos de un bit para indicar el estado de la habitación de forma individual (“[Ix][] Estado de la habitación - Limpiar (estado)” y “[Ix][] Estado de la habitación - No molestar (estado)”).

Figura 26. Pulsador individual - Estado de la habitación (interior)

• Estado [Limpiar / No molestar]: establece el estado que se activa con este pulsador. Conmutará entre “Normal” (“0”) y el estado elegido: “Limpiar” (“1”) o “No molestar” (“2”).

En caso de configurar el modo de iluminación como “Dependiente del estado”, aparecerán los siguientes parámetros.

• Color: Limpiar [Selector de colores (Verde / Rojo)]: color con el que se iluminará el LED cuando el valor del objeto de control sea “Limpiar”.
• Color: No molestar [Selector de colores (Verde / Rojo)]: color con el que se iluminará el LED cuando el valor del objeto de control sea “No molestar”.
• Color: Normal [Selector de colores (Verde / Rojo)]: color con el que se iluminará el LED cuando el valor del objeto de control sea “Normal”.

Nota

El valor por defecto de los parámetros de color dependerá de la opción configurada en el parámetro Estado.

2.2.2.10. Estado de la habitación (exterior)

Al asignar la función al pulsador, se habilita un objeto para el control “[Ix][] Estado de la habitación”, que a su vez actuará como objeto de estado, además de otros dos objetos de un bit para indicar el estado de la habitación de forma individual (“[Ix][] Estado de la habitación - Limpiar (estado)” y “[Ix][] Estado de la habitación - No molestar (estado)”).

Figura 27. Pulsador individual - Estado de la habitación (exterior): deshabilitado

• Acción [Deshabilitado / Consulta de ocupación / Limpieza en progreso]: determina la acción a ejecutará al realizar una pulsación sobre el botón. Según la acción seleccionada, se tienen diferentes objetos y parámetros.

• Iluminación de LED [Limpiar / No molestar]: define el estado de la habitación para el que se activa la iluminación del LED.
  • Color: Limpiar [Selector de colores (Verde / Rojo )]: color con el que se iluminará el LED cuando el valor del objeto de control sea “Limpiar”.
  • Color: No molestar [Selector de colores (Verde / Rojo )]: color con el que se iluminará el LED cuando el valor del objeto de control sea “No molestar”.
  • Color: Normal [Selector de colores (Verde / Rojo )]: color con el que se iluminará el LED cuando el valor del objeto de control sea “Normal”.

Nota

El valor por defecto de los parámetros de color dependerá de la opción configurada en el parámetro Estado.

Figura 28. Pulsador individual - Estado de la habitación (exterior): Consulta de ocupación

En consulta de ocupación, se utiliza el objeto “[Ix][] Presencia - Estado de ocupación” para determinar si la habitación está ocupada o no.

• Parpadeo [No ocupado / Ocupado]: establece el estado de ocupación para el que se emite el parpadeo del LED al realizar una pulsación.
• Retardo en detección de pulsación [1…5…15] [s]: define el tiempo que el usuario debe mantener pulsado el botón para poder considerar una pulsación.

• Y aparecerá un parámetro adicional de color:
• Color: Consulta de ocupación [Selector de colores (Color base)]: color con el que se iluminará de forma intermitente el LED cuando se active la consulta de ocupación.

Figura 29. Pulsador individual - Estado de la habitación (exterior): Limpieza en progreso

Para “Limpieza en progreso” se tendrán los siguientes parámetros:

• Objeto de 1 bit [deshabilitado / habilitado]: habilita el objeto binario “[Ix][] Limpieza en progreso” que permitirá activar o desactivar el estado “Limpieza en progreso” de la habitación.
• Enlazar con objeto de estado de habitación [deshabilitado / habilitado]: si el estado actual de la estancia es distinto de “Limpieza en progreso” y se realiza una pulsación, se enviará al bus el objeto “[Ix][] Estado de habitación” actualizándola a dicho estado. Una nueva pulsación cambiará a estado “Normal”.
• Notificación para el estado “Limpieza en progreso” [deshabilitado / habilitado]: ofrece la posibilidad de notificar vía parpadeo que la habitación se está limpiando. El parpadeo se detendrá con una nueva pulsación, notificando el fin de la limpieza.
• Retardo en detección de pulsación [1…5…15] [s]: define el tiempo que el usuario debe mantener pulsado el botón para poder considerar una pulsación.

• En caso de habilitar el parámetro Notificación para el estado “Limpieza en progreso”, se mostrará un parámetro adicional de color:
  • Color: Limpieza en progreso [Selector de colores (Color base)]: color con el que se iluminará de forma intermitente el LED cuando se active el estado “Limpieza en progreso”.

2.2.2.11. Indicador enumerado (color)

Figura 30. Pulsador individual - Indicador enumerado (color)

• # Enumerados [1…2…6]: establece el número de elementos que forman el enumerado.
• Valor 1 - 6 [0…255]. En caso de recibir por el objeto “[Ix][] Indicador enumerado” un valor configurado, el LED del pulsador se iluminará con el color configurado asociado correspondiente.

  Por cada parámetro, se tendrá otro asociado al valor recibido por el objeto (Color 1 - 6 [Selector de colores (Blanco neutro)]), el cual determina el color establecido en el LED.

Nota

Si se parametrizan dos elementos con el mismo valor, prevalecerá el primer elemento del enumerado.

2.2.3. Pareja de pulsadores

A los botones configurados para funcionar como pareja se les puede asignar cualquiera de las siguientes funciones de control:

• Interruptor: al pulsar en uno de los dos botones, los pulsadores capacitivos enviarán un valor binario al bus, mientras que si se pulsa el otro enviarán el valor binario contrario. Es posible configurar qué valor envía cada uno.

  Si la iluminación de los LEDs es “Dependiente del estado” (ver Anexo I. Modos de iluminación de los LEDs), en función del valor del objeto de comunicación, se iluminará el LED del miembro de la pareja correspondiente con el nivel de brillo y color para encendido, y el LED del otro miembro establecerá el brillo y color para apagado. Cuando se conmute el valor, se invertirán las iluminaciones de los LEDs.

  Por otro lado, si la iluminación se configura como “Dependiente del estado (ambos LEDs)” ambos LEDs establecerán el color y el nivel de brillo de encendido mientras el interruptor está en estado “On”, y nivel de brillo y color de apagado mientras esté en estado “Off”.

• Dos objetos (pulsación corta/pulsación larga): permite el envío de valores binarios específicos tanto tras una pulsación corta como tras una pulsación larga en cualquiera de los dos botones (es decir, se comportarán como un control conjunto; para dos controles independientes deben configurarse como individuales). Se utilizan objetos diferentes para las pulsaciones cortas y las largas.

  Además, es posible (por parámetro) que los modos de iluminación “Dependiente del estado” o “Dependiente del estado (ambos LEDs)” (ver Anexo I. Modos de iluminación de los LEDs) dependan de un objeto u otro.

  Sin embargo, si el Control de iluminación de LED (Todos los pulsadores) se ha establecido como “Dependiente de estado (si está disponible)” se considerará siempre el objeto de pulsación corta.

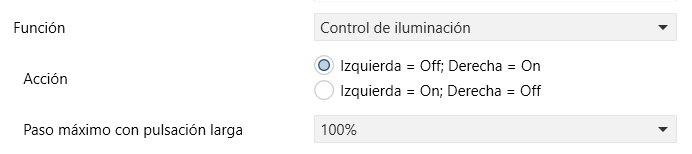

• Control de iluminación: al realizar una pulsación corta en uno de los dos botones, los pulsadores capacitivos enviarán una orden de encendido al bus, mientras que si se realiza en el otro botón enviarán una orden de apagado.

  Las pulsaciones largas harán que se envíe una orden de paso de regulación (cuyo valor es configurable), para hacer que el regulador aumente o disminuya el nivel de iluminación (se enviará una orden de parada en el momento que el usuario deje de pulsar el botón). Es posible configurar qué botón hace qué.

  Si la iluminación de los LEDs es “Dependiente del estado” (ver Anexo I. Modos de iluminación de los LEDs), el LED de cada miembro de la pareja modificará su nivel de brillo y color en función de si el valor actual del objeto de estado de la iluminación (que deberá ser actualizado por el propio actuador de regulación) es mayor del 0% o no.

  Por otro lado, si la iluminación se configura como “Dependiente del estado (ambos LEDs)”, ambos LEDs modificarán su color y nivel de brillo simultáneamente en función de ese mismo valor.

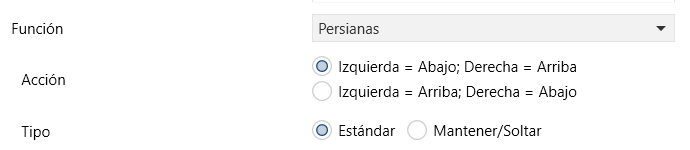

• Persianas: esta función permite hacer uso de dos pulsadores para controlar un actuador de persianas conectado al bus. Existen dos métodos de control:
  • “Estándar”: una pulsación larga hará que el dispositivo envíe al bus KNX una orden para iniciar el movimiento de la persiana (arriba o abajo, dependiendo del botón), mientras que una pulsación corta hará que envíe una orden de parada (que será interpretada como una orden de paso arriba o paso abajo –dependiendo del botón– si la persiana no estaba en movimiento y siempre que esta función esté disponible).
  • “Mantener / Soltar”: tan pronto como el botón se presione, el dispositivo enviará al bus KNX una orden de inicio de movimiento de la persiana (arriba o abajo, dependiendo del botón). Al soltarlo, se enviará una orden de parada de la persiana.

    Los modos de iluminación “Dependiente del estado” y “Dependiente del estado (ambos LEDs)” no están disponibles para esta función (solo están disponibles los modos “Normal” y “Objeto dedicado”). Ver el (ver Anexo I. Modos de iluminación de los LEDs).

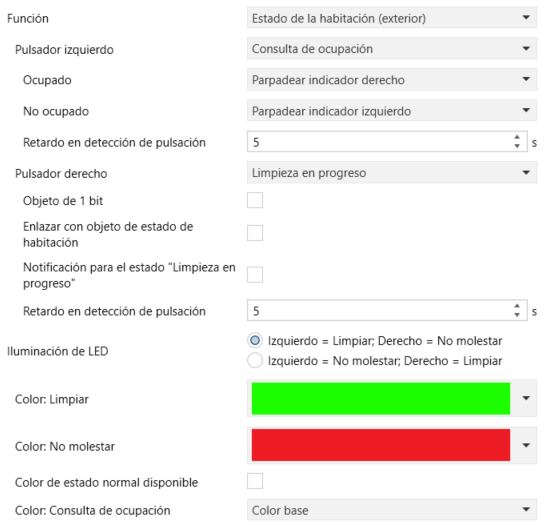

• Estado de habitación (exterior): permite notificar si la habitación requiere de limpieza o está en estado “No molestar” mediante la iluminación de los LEDs. Además de, a través de una pulsación larga, consultar el estado de la habitación (“Ocupado / No ocupado”) y cambiar el estado de la habitación a “Limpieza en progreso”.

  Cada botón de la pareja puede ser configurado de forma independiente pero su funcionamiento se verá influenciado mutuamente según la parametrización aplicada. Las funciones de cada botón pueden ser las siguientes:

  • “Deshabilitado”: mientras permanezca deshabilitado, el pulsador carecerá de funcionalidad: al pulsar sobre él no se ejecutará ninguna acción, ni se producirá ningún cambio en la iluminación de los indicadores.
  • “Consulta de ocupación”: al habilitar un pulsador con esta funcionalidad, se podrá conocer el estado de ocupación de la habitación mediante el parpadeo de los indicadores.

    Una vez que la pulsación haya superado el umbral de tiempo configurado para su detección, se emitirá un pitido y los indicadores parametrizados para el estado actual de ocupación parpadearán durante 5 segundos.

  • “Limpieza en progreso”: al habilitar un pulsador con esta funcionalidad, se podrá notificar el comienzo y el fin de la limpieza de la habitación.
  • Una vez que la pulsación haya superado el umbral de tiempo configurado para su detección, se emitirá un pitido y se realizarán diferentes envíos al bus según las opciones seleccionadas:
    • Objeto de 1 bit para la activación/desactivación de la función.
    • Enlazar con objeto de estado de habitación: la acción del pulsador queda enlazada con el objeto de estado de la habitación de modo que cada pulsación realizará un envío al bus conmutando dicho estado entre “Limpieza en progreso” / “Normal”.
    • Notificación para el estado “Limpieza en progreso”: mediante el parpadeo de los indicadores. Será necesaria una nueva pulsación para notificar el fin de la limpieza.

Las opciones mencionadas anteriormente no son excluyentes entre sí, por lo que pueden ejecutarse simultáneamente aquellas que hayan sido habilitadas.

De esta forma, se pueden dar situaciones de solapamiento de iluminación de LEDs. Si están activas simultáneamente las notificaciones de “Limpieza en progreso” y de “Consulta de ocupación”, la primera se detendrá, iluminando los LEDs parametrizados para la segunda. Al terminar la “Consulta de ocupación”, se volverá a los parpadeos de “Limpieza en progreso”.

También se puede dar lugar a malas parametrizaciones como tener dos pulsadores con la misma funcionalidad, ya que la pareja únicamente informa del estado de una sola habitación.

Ejemplo: 1: 2 Pulsadores “Consulta de ocupación”

• Pulsador izquierdo: Ocupado: “Parpadear indicador izquierdo” No ocupado: “Parpadear indicador derecho”
• Pulsador derecho: Ocupado: “Parpadear ambos indicadores” No ocupado: “Parpadear ambos indicadores”
• Teniendo el estado de ocupación como “No ocupado”, se espera lo siguiente.
  • Se realiza una pulsación larga sobre el botón derecho → Ambos indicadores parpadean durante 5 segundos.
• Se realiza una pulsación larga sobre el botón izquierdo → Solo parpadea el indicador derecho durante 5 segundos.
• Se pasa a estado “Ocupado” y se realiza una pulsación larga sobre el botón derecho → Ambos indicadores parpadean durante 5 segundos.
• Ejemplo 2: 2 pulsadores “Limpieza en progreso”
• Pulsador izquierdo: Objeto de 1 bit: Enlazar con objeto de estado: Notificación para el estado “Limpieza en progreso”:
• Pulsador derecho: Objeto de 1 bit: ꭓ Enlazar con objeto de estado: ꭓ Notificación para el estado “Limpieza en progreso”: ꭓ
• Dado que el objeto de 1 bit es común, aunque el pulsador derecho no lo haya habilitado, éste estará visible, pues el pulsador izquierdo sí lo ha habilitado.
• Tras pulsación en el botón izquierdo:
  • Envío de objeto “Limpieza en progreso” = “1” (“On”)
  • Envío de objeto “Estado de habitación” = “3” (“Limpieza en progreso”)
  • Notificación → Parpadeo de los indicadores correspondientes

Tras pulsación en el botón derecho:

• No hay envío de objetos (El valor del objeto “Limpieza en progreso” pasa a ser “0”, pero el objeto de estado de habitación sigue siendo “3”)
• Notificación → Continua el parpadeo de los indicadores correspondientes
• Tras pulsación en el botón izquierdo:
  • Envío de objeto “Limpieza en progreso” = “1” (“On”)
  • Envío de objeto “Estado de habitación” = “3” (“Limpieza en progreso”)
  • Notificación → Parpadeo de los indicadores correspondientes

Parametrización ETS

Una vez se hayan asignado dos botones a una misma pareja, aparecerá una nueva pestaña (“X Pareja”) dentro de “Pulsadores” en el árbol de pestañas.

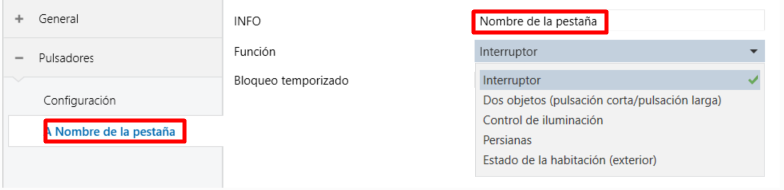

Figura 31. Pareja de pulsadores

El campo INFO permite cambiar el nombre de la pestaña que aparece por defecto en el menú de la izquierda, identificando cada uno de los controles habilitados y sus objetos de comunicación, quedando designados con el prefijo “[PX][INFO]”.

El principal parámetro que deberá configurarse es:

• Función [Interruptor / Dos objetos (pulsación corta/pulsación larga) / Control de iluminación / Persianas / Estado de la habitación (exterior)]: establece la función deseada para la pareja de pulsadores.

En caso de haber seleccionado la opción “Cada pulsador (o pareja) se configura de forma independiente” en el parámetro Control de iluminación de LED (Todos los pulsadores) de la pestaña “Configuración” (ver sección 2.2.1), se mostrarán los parámetros adicionales:

• Iluminación de LED [Normal / Dependiente del estado / Dependiente del estado (ambos LEDs) / Objeto dedicado]. Estos valores son diferentes para el control Estado de la habitación (exterior), cuyo control de iluminación es particular.
• En caso de configurar el modo “Normal”, se mostrará el siguiente parámetro en ETS:

Figura 32. Pareja de pulsadores - Iluminación LED - Normal

• Color [Selector de colores (Color base)]: establece el color que adoptarán los LEDs.

Si selecciona “Dependiente del estado” o “Dependiente del estado (ambos LEDs)”:

Figura 33. Pareja de pulsadores - Iluminación LED - Dependiente del estado

• Color: On [Selector de colores (Color base)]: establece el color con el que se iluminará el LED del miembro cuya acción se corresponda con el valor actual del objeto.
• Color: Off [Selector de colores (Color base)]: determina el color que se establecerá en el LED del miembro de la pareja cuya acción no se corresponda con el valor actual del objeto.

Nota

La iluminación depende de la configuración de las acciones de cada miembro de la pareja, por lo que el comportamiento puede verse modificado de forma inversa en aquellas parejas donde no se configure la opción por defecto de la acción.

En caso de seleccionar el último modo, se incluirá el objeto “[PX][] LED - Control binario” en la topología del proyecto y aparecerán varios parámetros nuevos para configurar la iluminación de los LEDs.

Figura 34. Pareja de pulsadores - Iluminación LED - Objeto dedicado

• Valor [0 = Apagado; 1 = Encendido / 0 = Encendido; 1 = Apagado]: determina la polaridad del objeto de comunicación.
• Color: On [Selector de colores (Color base)]: establece el color con el que se iluminará el LED del miembro cuya acción se corresponda con el valor actual del objeto binario.
• Color: Off [Selector de colores (Color base)]: determina el color que se establecerá en el LED del miembro de la pareja cuya acción no se corresponda con el valor actual del objeto binario.

Nota

Para más información consultar lo descrito en la sección 2.2.1 y en el Anexo I. Modos de iluminación de los LEDs

Independientemente del modo de iluminación configurado, siempre se tendrá disponible el siguiente parámetro:

• Independiente de la actividad [deshabilitado / habilitado]: establece que los LEDs correspondientes se iluminen como si siempre estuviese en estado de actividad, ignorando el estado de inactividad. El resto de controles que no hayan habilitado esta funcionalidad, seguirán iluminándose de acuerdo con el estado de actividad.

Importante

En caso de habilitar la sonda de temperatura interna, se aconseja poner especial atención con el uso de esta funcionalidad ya que el calentamiento del dispositivo por la iluminación LED puede alterar la medición de temperatura.

No obstante, existe otro parámetro que aparece para todo tipo de función seleccionada anteriormente excepto “Persianas”, ya que su uso en este caso no tiene utilidad.

• Bloqueo temporizado [deshabilitado / habilitado]: permite bloquear una pareja de pulsadores durante un tiempo configurado tras ser pulsada. Al marcarlo aparece un parámetro específico Tiempo de bloqueo [0…5…60] [s]. Se comienza a contar desde que se suelte la pulsación.

  Tras fallo de bus, la pareja comienza sin bloqueo temporizado. Se iniciará nuevamente cuando vuelva a ser pulsada. Este bloqueo es independiente del bloqueo general de los pulsadores y del bloqueo independiente de cada pulsador.

Por último, tal y como se comentó en la sección 2.2.1, si se habilita el parámetro de Bloqueo independiente de los pulsadores se mostrará un parámetro adicional en la pestaña de cada pareja.

• Bloqueo independiente [deshabilitado / habilitado]: habilita el objeto homónimo (“[PX][] Bloqueo independiente”) a través del cual es posible activar o desactivar dicha funcionalidad.

Dependiendo de la función, se muestran uno o más parámetros, como se describe a continuación. De aquí en adelante, se utilizará la notación “[PX][]” para el nombre de los objetos de comunicación, donde “X” depende de la pareja de pulsadores (A, B, C, D o E).

2.2.3.1. Interruptor

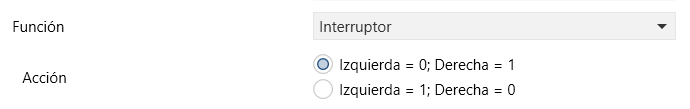

Figura 35. Pareja de pulsadores - Interruptor

• Acción [Izquierda = 0; Derecha = 1 / Izquierda = 1; Derecha = 0]: asigna a cada uno de los dos pulsadores el valor a enviar a través de “[PX][] Interruptor - Control” (que tiene la señal de escritura W habilitada, de manera que el estado del interruptor se puede actualizar desde dispositivos externos).

Nota

Este parámetro permanecerá oculto a no ser que se seleccione “Cada par de pulsadores se configura de forma independiente” en Acción de la pareja de pulsadores (Todas las parejas).

2.2.3.2. Dos objetos (pulsación corta/pulsación larga)

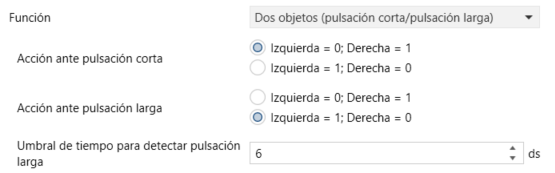

Figura 36. Pareja de pulsadores - Dos objetos (pulsación corta/pulsación larga)

• Acción ante pulsación corta [Izquierda = 0; Derecha = 1 / Izquierda = 1; Derecha = 0]: establece el valor que se enviará a través de “[PX][] Dos objetos - Control de pulsación corta” después de que el usuario realice una pulsación corta en uno de los dos botones.
• Acción ante pulsación larga [Izquierda = 0; Derecha = 1 / Izquierda = 1; Derecha = 0]: establece el valor que se enviará a través de “[PX][] Dos objetos - Control de pulsación larga” después de que el usuario realice una pulsación larga en uno de los dos botones.

Nota

Ambos parámetros permanecerán ocultos a no ser que se seleccione “Cada par de pulsadores se configura de forma independiente” en Acción de la pareja de pulsadores (Todas las parejas).

• Umbral de tiempo para detectar pulsación larga [5…6…50] [ds]: establece el tiempo mínimo que el usuario debe mantener pulsado el botón para poder considerar la pulsación como larga.

2.2.3.3. Control de iluminación

Figura 37. Pareja de pulsadores - Control de iluminación

Las órdenes de conmutación se mandarán a través del objeto de un bit “[PX][] Luz - Control binario”, mientras que las órdenes de incremento/decremento se enviarán a través del objeto de 4 bits “[PX][] Luz - Control de 4 bits de regulación”.

Por su parte, el objeto de un byte “[PX][] Luz - Estado de porcentaje” podrá enlazarse al objeto de estado del nivel de iluminación del regulador (de hecho, este objeto se destina sólo a la recepción valores desde el bus, no a enviarlos). Los parámetros para esta función son:

• Acción [Izquierda = Off; Derecha = On / Izquierda = On; Derecha = Off]: asigna a cada uno de los dos botones las órdenes a enviar.

Nota

Este parámetro permanecerá oculto a no ser que se seleccione “Cada par de pulsadores se configura de forma independiente” en Acción de la pareja de pulsadores (Todas las parejas).

• Paso máximo con pulsación larga [100% / 50% / 25% / 12,5% / 6,25% / 3,1% / 1,5%]: define el paso de regulación a enviar al regulador con cada orden de aumento/reducción.

Nota

Debido a que los reguladores normalmente no aplican el nuevo nivel de iluminación inmediatamente (es decir, el paso de regulación se ejecuta progresivamente) y debido a que los pulsadores capacitivos envían una orden para interrumpir el paso de regulación una vez el usuario suelta el botón, es recomendable configurar un paso del 100%. De esta manera, el usuario puede realizar cualquier paso de regulación simplemente manteniendo pulsado el botón y soltándolo después, sin hacer pulsaciones sucesivas.

2.2.3.4. Persianas

Figura 38. Pareja de pulsadores - Persianas

Las órdenes de movimiento se enviarán a través de “[PX][] Persiana - Control de mover”, mientras que las de parada se enviarán por el objeto “[PX][] Persiana - Control de detener/paso” (para persianas de tipo estándar) o “[PX][] Persiana - Control de detener” (para persianas de tipo mantener/soltar). Los parámetros para esta función son:

• Acción [Izquierda = Abajo; Derecha = Arriba / Izquierda = Arriba; Derecha = Abajo]: asigna a cada uno de los dos botones las órdenes a enviar.

Nota

Este parámetro permanecerá oculto a no ser que se seleccione “Cada par de pulsadores se configura de forma independiente” en Acción de la pareja de pulsadores (Todas las parejas).

• Tipo [Estándar / Mantener/Soltar]: establece el comportamiento deseado para los botones.

2.2.3.5. Estado de la habitación (exterior)

Figura 39. Parejas de pulsadores - Estado de habitación: Consulta de ocupación + Limpieza en progreso

• Pulsador izquierdo [Deshabilitado / Consulta de ocupación / Limpieza en progreso]

  Si se selecciona “Consulta de ocupación”, se permite configurar qué indicadores deben parpadear según el valor que adquiere el objeto “[PX][] Presencia - Estado de ocupación”:

  • Ocupado [Parpadear indicador izquierdo / Parpadear indicador derecho / Parpadear ambos indicadores / Nada]: establece la acción sobre los indicadores tras consulta cuando el estado de la habitación es “Ocupado”.
  • No ocupado [Parpadear indicador izquierdo / Parpadear indicador derecho / Parpadear ambos indicadores / Nada]: establece la acción sobre los indicadores tras consulta cuando el estado de la habitación es “No ocupado”.
  • Retardo en detección de pulsación [1…5…15] [s]: determina el tiempo durante el cual no se considerará ningún tipo de pulsación.
    Y aparecerá un parámetro adicional de color:
• Color: Consulta de ocupación [Selector de colores (Color base)]: color con el que se iluminará de forma intermitente el LED (o los LEDs) cuando se active la consulta de ocupación.

  Si se configura “Limpieza en progreso”, se ofrecen las siguientes opciones (no excluyentes entre sí) para la activación y/o notificación del estado “Limpieza en progreso”:

  • Objeto de 1 bit [deshabilitado / habilitado]: habilita o deshabilita el objeto binario “[PX][] Limpieza en progreso” que permitirá activar o desactivar el estado “Limpieza en progreso” de la habitación.
  • Enlazar con objeto de estado de habitación [deshabilitado / habilitado]: si el estado actual de la estancia es distinto de “Limpieza en progreso” y se realiza una pulsación, se enviará al bus el objeto “[PX][] Estado de habitación” actualizándola a dicho estado. Una nueva pulsación cambiará a estado “Normal”.
  • Notificación para el estado “Limpieza en progreso” [deshabilitado / habilitado]: ofrece la posibilidad de notificar vía parpadeo que la habitación se está limpiando. El parpadeo se detendrá con una nueva pulsación, notificando el fin de la limpieza.
    • Tipo [Parpadear indicador izquierdo / Parpadear indicador derecho / Parpadear ambos indicadores]: establece la acción sobre los indicadores cuando el estado de la habitación es “Limpieza en progreso”.
  • Retardo en detección de pulsación [1…5…15] [s]: determina el tiempo que debe mantenerse la pulsación para que sea considerada.
• En caso de habilitar el parámetro Notificación para el estado “Limpieza en progreso”, se mostrará un parámetro adicional de color:
• Color: Limpieza en progreso [Selector de colores (Color base)]: color con el que se iluminará de forma intermitente el LED (o los LEDs) cuando se active el estado “Limpieza en progreso”.
• Pulsador derecho [Deshabilitado / Consulta de ocupación / Limpieza en progreso]: Al habilitar “Consulta de ocupación” o “Limpieza en progreso” se dispone de los mismos parámetros comentado en el pulsador previo.
• Iluminación de LED [Izquierdo = Limpiar; Derecho = No molestar / Izquierdo = No molestar; Derecho = Limpiar]: establece la iluminación de los LEDs cuando el estado de la habitación (dependiente del valor que adquiera el objeto “[PX][] Estado de habitación”) sea “Limpiar” y cual para el estado “No molestar”.
  • Color: Limpiar [Selector de colores (Verde)]: color con el que se iluminará el LED del miembro de la pareja correspondiente al estado “Limpiar”.
  • Color: No molestar [Selector de colores (Rojo)]: color con el que se iluminará el LED del miembro de la pareja correspondiente al estado “No molestar”.
  • Color de estado normal disponible [deshabilitado / habilitado]: permite habilitar que los LEDs se iluminen con un color determinado cuando el valor del objeto de control sea “Normal”. En caso de no habilitarlo, los LEDs modificarán su nivel de brillo a apagado manteniendo los colores de “Limpiar” y “No molestar”.
    • Color: Normal [Selector de colores (Color base)]: color con el que se iluminarán los LEDs cuando el valor del objeto de control sea “Normal”.
