Flat / Tecla RGB: 2. Configuración

Téngase en cuenta que las capturas de pantalla y los nombres de los objetos que figuran a continuación podrán ser ligeramente diferentes dependiendo de cada dispositivo o cada programa de aplicación.

2.1. General - Flat / Tecla RGB

Esta pestaña se subdivide en varias secciones más, que contienen diferentes parámetros relativos a funciones tanto generales (orientación horizontal/vertical, sonidos, niveles de iluminación de los LEDs…) como avanzadas (mecanismos de bloqueo de los pulsadores, objeto de bienvenida, etc.).

2.1.1. Configuración

En la pestaña “Configuración” se exponen los parámetros configurables de carácter general. Con respecto a la configuración de los pulsadores capacitivos, se dispone de los siguientes parámetros:

• Tamaño del dispositivo [55 / 70 / X / XL]: el programa de aplicación permite ser descargado en todos los tamaños disponibles de cada dispositivo. En caso de no elegir la opción correcta, la programación se producirá de forma correcta en función del número de botones disponibles.
• Número de botones [1 / 2 / 4 / 6 / 8 / 10]: el programa de aplicación permite ser descargado en todas las versiones posibles de cada dispositivo. Los valores de este parámetro dependen de la familia. Si no se elige la opción correcta, los pulsadores restantes no funcionarán.

Nota

ETS mostrará mediante una ilustración la distribución final de los botones.

Parametrización ETS

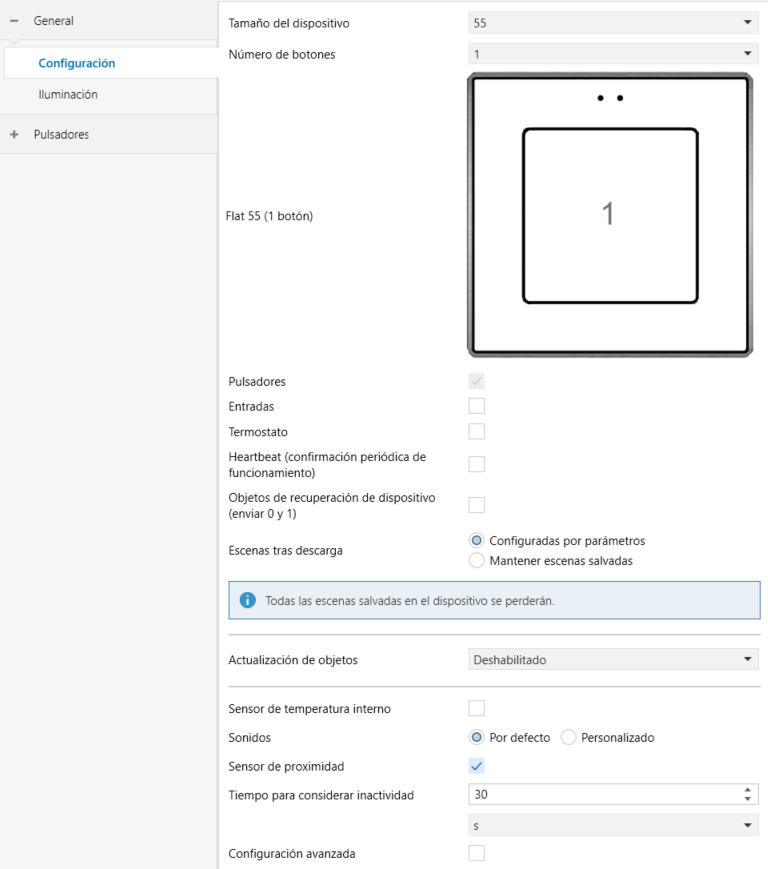

Figura 3. Orientación

Figura 1. Configuración general

• Orientación del dispositivo [Horizontal (rotado) / Vertical (normal)]: permite asignar orientación horizontal o vertical al dispositivo, para facilitar la identificación de los botones durante la configuración.

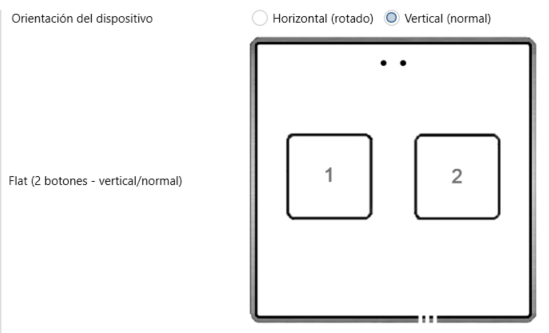

Figura 2. Orientación

Para evitar inconsistencias en la configuración, téngase en cuenta el siguiente criterio:

Vertical (normal): Los sensores quedan centrados y en la parte superior del dispositivo.

Horizontal (rotado): Los sensores quedan centrados y en la parte izquierda del dispositivo.

Nota

En el caso de los modelos del tamaño XL la orientación por defecto será la horizontal, por lo que en ETS se visualizará [Vertical (rotado) / Horizontal (normal)], y los sensores se encuentran en la parte central del dispositivo.

• Pulsadores [habilitado]: parámetro de sólo lectura para evidenciar que la pestaña de “Pulsadores” siempre está habilitada por defecto en el árbol de pestañas de la izquierda. Para más información, ver sección 2.2.
• Entradas [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Entradas” en el menú de la izquierda, dependiendo de si el dispositivo estará o no conectado a algún accesorio externo. Para más información, ver sección 2.3.
• Termostato [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Termostato” en el menú de la izquierda, dependiendo de si es necesaria esta función o no. Para más información, ver la sección 2.4.
• Heartbeat (confirmación periódica de funcionamiento) [deshabilitado / habilitado]: permite al integrador añadir un objeto de 1 bit (“[Heartbeat] Objeto para enviar ‘1’”) que se enviará periódicamente con el valor “1” con el fin de notificar que el dispositivo está en funcionamiento (sigue vivo).

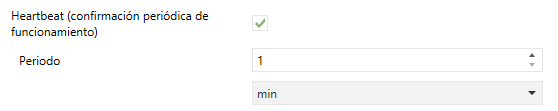

Figura 4. Heartbeat

Nota

El primer envío tras descarga o fallo de bus se produce con un retardo de hasta 255 segundos, a fin de no saturar el bus. Los siguientes ya siguen el periodo parametrizado.

• Objetos de recuperación de dispositivo (enviar 0 y 1) [deshabilitado / habilitado]: este parámetro permite al integrador activar dos nuevos objetos (“[Heartbeat] Recuperación de dispositivo”), que se enviarán al bus KNX con valores “0” y “1” cada vez que el dispositivo comience a funcionar (por ejemplo, después de un fallo de tensión). Es posible parametrizar un cierto Retardo [0…255] [s] para este envío.

Figura 5. Objetos de recuperación de dispositivo

Nota

Tras descarga o fallo de bus, el envío se produce con un retardo de hasta 6,35 segundos más el retardo parametrizado, a fin de no saturar el bus.

• Escena tras descarga [Configuradas por parámetro / Mantener escenas salvadas]: permite asignar la opción para actualizar escenas solo en la primera descarga de la versión del dispositivo o eliminar las escenas salvadas tras la descarga de la versión del dispositivo.

Nota

Si se ha configurado la opción “Mantener escenas salvadas”, pero se trata de la primera descarga del dispositivo o de una versión diferente a la actual, se adoptarán los valores configurados por parámetro. Si en descargas posteriores se añaden nuevas escenas, será necesario realizar una descarga marcando la opción “Configuradas por parámetros” para asegurar su correcto funcionamiento.

• Actualización de objetos [Deshabilitado / Tras programación / Tras reset / Tras programación y reset]: habilita el envío de peticiones de lectura para actualizar los objetos de estado. Al habilitarlo aparecerá el siguiente parámetro:
  • Retardo [0…10…65535] [s / min / h]: configura un tiempo de retraso hasta el comienzo del envío de las peticiones de lectura.
• Sensor de temperatura interno [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Sensor de temperatura” en el menú de la izquierda, dependiendo de si es necesaria esta función o no. Ver sección 2.1.2.

Nota

Para asegurar una correcta adquisición de la temperatura, cuando la sonda se encuentre habilitada, se limitará el parámetro Tiempo para considerar inactividad.

• Sonidos [Por defecto / Personalizado]: define si las funciones de sonido (señales acústicas de los botones, alarma y timbre) deben responder de acuerdo con la configuración predefinida o con una configuración definida por el usuario. Para más información, ver sección 2.1.4.
• Sensor de proximidad [deshabilitado / habilitado]: habilita el sensor de proximidad. Esta funcionalidad permite “despertar” el dispositivo al detectar presencia, ver sección 2.1.5.
• Tiempo para considerar inactividad [1…30…255] [s / min / h]: permite establecer un tiempo tras el cual, si no se ha producido ninguna pulsación ni detección de proximidad, se apagan los LEDs (o adquieren el nivel de iluminación configurado, ver sección 2.1.3).

Nota

En caso de haber habilitado la sonda de temperatura interna, se limitarán las unidades a segundos.

• Configuración avanzada [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Avanzado” en el árbol de pestañas de la izquierda. Para más información, ver sección 2.1.6.

2.1.2. Sensor de temperatura

El sensor de temperatura interno permite supervisar la temperatura ambiente de la estancia, de manera que el dispositivo pueda reportarlo al bus KNX y desencadenar ciertas acciones cuando la temperatura alcance determinados valores.

Para obtener información específica acerca del funcionamiento y la configuración del sensor de temperatura interno, por favor consultar la documentación específica “Sonda de temperatura” disponible.

2.1.3. Iluminación

Los pulsadores capacitivos RGB incorporan un módulo funcional para el control de la iluminación de los LEDs de sus botones en función del modo de funcionamiento.

Es posible configurar niveles de iluminación personalizados en los LEDs del dispositivo. Para ello se dispone de dos modos de operación: el modo normal y el modo noche. El segundo es opcional. Se proporciona para situaciones temporales en entornos donde un exceso de luz pueda molestar al usuario, siendo posible conmutar entre ambos modos por medio de un objeto de un bit y/o un objeto de escena.

Dentro de cada modo, cada LED puede conmutar entre tres niveles: apagado u “OFF” (que no necesariamente significa “sin luz”), encendido u “ON” (que no necesariamente significa “con luz”) o inactividad que determina el nivel de iluminación de los LEDs tras el tiempo sin actividad. Estando en inactividad, los LEDs volverán al nivel configurado para actividad en caso de interacción del usuario con el dispositivo (detección realizada por el sensor de proximidad o pulsación sobre un botón habilitado).

Parametrización ETS

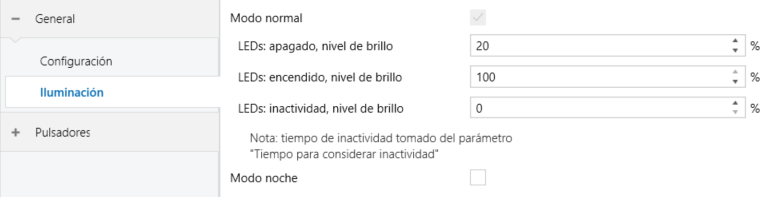

Figura 6. Iluminación

• Modo normal [habilitado]:
  • LEDs: apagado, nivel de brillo [0…20…100] [%].
  • LEDs: encendido, nivel de brillo [0…100] [%].
  • LEDs: inactividad, nivel de brillo [0…100] [%].
• Modo noche [deshabilitado / habilitado]. En caso de habilitarlo, aparecerán los parámetros para la configuración del nivel de brillo para modo noche, así como para la gestión de ambos modos.
  • LEDs: apagado, nivel de brillo [0…1…100] [%].
  • LEDs: encendido, nivel de brillo [0…10…100] [%].
  • LEDs: inactividad, nivel de brillo [0…100] [%].
  • Objeto de control: 1 bit [deshabilitado / habilitado]. Se ofrece la posibilidad de cambiar de modo a través de un objeto binario (“[General] Modo de iluminación”).
  • Objeto de control: escena [deshabilitado / habilitado]. También es posible modificar el modo de iluminación gracias a un valor de escena recibido por el objeto “[General] Escena: recibir”. Si se habilita, se mostrarán los siguientes parámetros:
    • Modo normal: número de escena (0 = Desactivado) [0…1…64]. Determina el valor de escena para activar el modo normal.
    • Modo noche: número de escena (0 = Desactivado) [0…1…64]. Determina el valor de escena para activar el modo noche.
  • Modo de iluminación tras descarga ETS [Modo normal / Modo noche]: establece el modo con el que se iniciará el dispositivo tras una programación.

2.1.4. Sonidos

Los pulsadores capacitivos pueden emitir un breve pitido como retroalimentación acústica cuando se pulsa un botón.

La habilitación e inhabilitación de esta función pueden hacerse tanto por parámetro como por objeto, y además se puede definir por parámetro si los sonidos deben estar inicialmente habilitados o no.

Además, también podrán emitir los siguientes sonidos, siempre que sean habilitados y solicitados mediante objeto de comunicación:

• Sonidos de timbre: un solo pitido.
• Sonidos de alarma: una secuencia de breves pitidos con un tono más alto. La secuencia sólo se detendrá cuando el objeto de alarma se desactive o cuando el usuario pulse algún botón (esto, además de desactivar la alarma, ejecutará la acción asociada al botón).

La gama de sonidos emitidos será distinta según el tipo de sonido seleccionado por parámetro.

Parametrización ETS

En el caso de que los sonidos por defecto de los pulsadores se ajusten a los requisitos de la instalación y las funciones de timbre y alarma no sean necesarias, el parámetro Sonidos de la pestaña de “Configuración” (ver sección 2.1.1) se puede dejar en “Por defecto”.

Esto significa también que el pulsador emitirá incondicionalmente un sonido al ejecutarse las acciones asociadas a las pulsaciones, pues no será posible inhabilitar esta función a través de objeto.

Por otro lado, si en este parámetro se selecciona “Personalizado”, se mostrará una pestaña específica llamada “Sonidos” en el árbol de la izquierda.

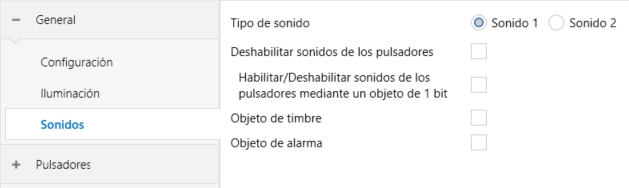

Figura 7. Sonidos

La configuración inicial de esta pantalla es equivalente a la opción por defecto mencionada anteriormente. Sin embargo, se pueden personalizar los siguientes parámetros:

• Tipo de sonido [Sonido 1 / Sonido 2]: determina la gama de sonidos que incorporará el dispositivo.
• Deshabilitar sonidos de los pulsadores [deshabilitado / habilitado]: habilita o deshabilita las señales acústicas al realizar pulsaciones en los botones. Si el sonido está habilitado, aparecerán los siguientes parámetros:
  • Habilitar / Deshabilitar el sonido de los pulsadores mediante un objeto de 1 bit [deshabilitado / habilitado]: permite parar/reanudar en tiempo de ejecución la función de los sonidos de los pulsadores mediante el envío del objeto (“[General] Sonidos - Deshabilitar sonido de los pulsadores”). Si se habilita este parámetro, aparecerá:
    • Valor [0 = Deshabilitar; 1 = Habilitar / 0 = Habilitar; 1 = Deshabilitar]: configura los valores que deshabilitarán/habilitarán las señales acústicas tras las pulsaciones.
  • Estado tras descarga ETS [Deshabilitado / Habilitado]: determina si la función sonora de los pulsadores debe iniciarse habilitada o no tras una descarga de ETS.
• Objeto de timbre [deshabilitado / habilitado]: habilita la función de timbre. Si está activada, se incluirá un objeto específico (“[General] Sonidos - Timbre”) en la topología del proyecto y aparece el siguiente parámetro:
  • Valor [0 = Sin acción; 1 = Timbre / 0 = Timbre; 1 = Sin acción]: determina el valor que activará la función de timbre.
• Objeto de alarma [deshabilitado / habilitado]: habilita la función de alarma. Si está activada, se incluirá un objeto específico (“[General] Sonidos - Alarma”) en la topología del proyecto y aparece el siguiente parámetro:
  • Valor [0 = Finaliza alarma; 1 = Inicia alarma / 0 = Inicia alarma; 1 = Finaliza alarma]: determina el valor que activará la función de alarma.

2.1.5. Sensor de proximidad

Figura 8. Sensor de proximidad

• Sensor de proximidad [deshabilitado / habilitado]: habilita la funcionalidad del sensor de proximidad. Esta funcionalidad permite “despertar” al dispositivo al detectar presencia a través del sensor de proximidad. Esto implica que siempre que el dispositivo se encuentre en estado de inactividad, se enviará un “1” a través del objeto “[General] Detección de proximidad” al detectar proximidad. Este objeto estará siempre disponible, aunque no se habilite el sensor de proximidad.

  También se tiene la posibilidad de habilitar o deshabilitar el sensor en tiempo de ejecución mediante el objeto “[General] Sensor de proximidad”.

  Por otro lado, estará siempre disponible el objeto “[General] Detección de proximidad externa”, que permite simular una detección de proximidad equivalente a detectar la proximidad mediante el sensor interno. De esta forma sería posible delegar la detección de proximidad en otro dispositivo.

• Tiempo para considerar inactividad [0…30…255] [s / min / h]: establece el tiempo tras el cual, si no se ha producido ninguna detección de proximidad, se pasará a estado de inactividad.

2.1.6. Configuración avanzada

Pestaña independiente para la parametrización de tres funciones avanzadas. Estas funciones se explican a continuación:

Parametrización ETS

Tras habilitar la Configuración avanzada desde la pestaña “Configuración” (sección 2.1.1), se incorpora una nueva pestaña “Avanzado” al árbol de la izquierda.

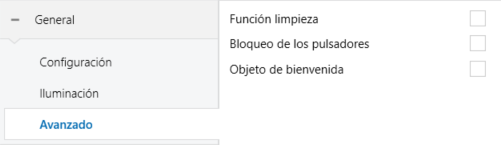

Figura 9. Avanzado

• Función limpieza [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Función limpieza” en el árbol de la izquierda. Ver la sección 2.1.6.1 para más detalles.
• Bloqueo de los pulsadores [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Bloqueo de los pulsadores” en el árbol de la izquierda. Ver la sección 2.1.6.2 para más detalles.
• Objeto de bienvenida [deshabilitado / habilitado]: habilita o deshabilita la pestaña “Objeto de bienvenida” en el árbol de la izquierda. Ver la sección 2.1.6.3 para más detalles.

2.1.6.1. Función limpieza

Esta función permite el bloqueo temporal de todos los pulsadores, lo cual permite bloquear y descartar cualquier tipo de pulsación que se realice mientras la función este activa. Está destinada a permitir al usuario limpiar la zona táctil con la seguridad de no realizar ninguna acción indeseada.

Se ofrece la posibilidad de habilitar un aviso de finalización antes de que expire el tiempo, el cual consiste en la reproducción de un pitido de forma intermitente.

PARAMETRIZACIÓN ETS

Tras habilitar Función Limpieza desde la pestaña “Avanzado” (ver sección 2.1.6), se incorpora una nueva pestaña al árbol de la izquierda.

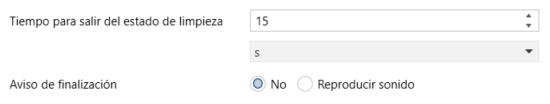

Figura 10. Función limpieza

• Tiempo para salir del estado de limpieza [5…15…65535] [s] / [1…65535] [min / h]: tiempo para desactivar la función limpieza una vez lanzada a través del objeto “[General] Función limpieza”.
• Aviso de finalización [No / Reproducir sonido]: establece si se notifica que va a expirar el tiempo de la función limpieza o no. Si se habilita el aviso, se mostrará el siguiente parámetro:
  • Duración del aviso [1…5…65535] [s / min / h]: establece la antelación con que se iniciará el aviso antes de expirar la función limpieza.

2.1.6.2. Bloqueo de pulsadores

El panel táctil de los pulsadores capacitivos puede opcionalmente bloquearse o desbloquearse en cualquier momento mediante el envío de un valor binario (configurable) al objeto previsto para tal fin. También se puede hacer a través de valores de escena.

Durante el bloqueo se ignorarán las pulsaciones: no se ejecutará ninguna acción (ni los LEDs cambiarán de estado) cuando el usuario pulse en cualquiera de los controles.

Parametrización ETS

Tras habilitar el Bloqueo de los pulsadores en la pantalla “Avanzado”, se incorpora una nueva pestaña en el árbol de la izquierda.

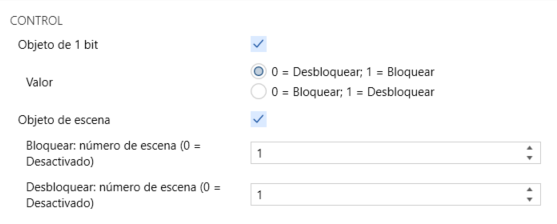

Figura 11. Bloqueo de los pulsadores

• Objeto de 1 bit [deshabilitado / habilitado]: Si se activa, se mostrarán las opciones para seleccionar qué valor debe desencadenar qué acción.
  • Valor [0 = Desbloquear; 1 = Bloquear / 0 = Bloquear; 1 = Desbloquear]: Estos valores se reciben a través del objeto “[General] Bloqueo de pulsadores”.
• Objeto de escena [deshabilitado / habilitado]: Si se activa, se muestran dos cuadros de texto específicos para introducir los números de escena [0…1…64] que deben desencadenar cada acción. Estos valores se reciben a través del objeto “[General] Escena: recibir”.

2.1.6.3. Objeto de bienvenida

Los pulsadores capacitivos pueden enviar un objeto específico (denominado objeto de bienvenida) al bus KNX cuando el usuario pulse un botón después de un cierto tiempo de inactividad desde la última pulsación o detección de presencia. El envío o no puede depender también de una condición adicional configurable, que consistirá en la evaluación de hasta cinco objetos binarios.

Cualquier acción que sí se ejecute en condiciones normales no lo hará en caso de que el objeto de bienvenida se envíe al bus. De este modo, si el usuario pulsa un botón y esto desencadena el envío del objeto de bienvenida, la acción asociada a ese botón no se ejecutará. Por otro lado, si la condición adicional no se cumple, el dispositivo actuará de forma normal: la acción correspondiente al pulsador sí se ejecutará.

El objeto de bienvenida puede enviar un valor de un bit o un valor de escena (o ambos), dependiendo de la parametrización.

Parametrización ETS

Tras habilitar el Objeto de bienvenida, se incorpora una nueva pestaña en el árbol de la izquierda.

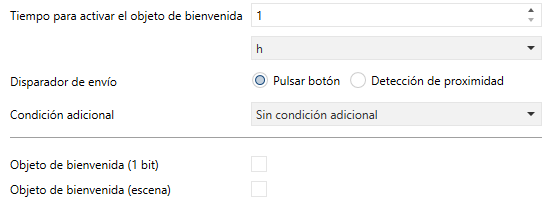

Figura 12. Objeto de bienvenida

Esta pantalla contiene los siguientes parámetros:

• Tiempo para activar el objeto de bienvenida [1…255] [s / min / h]: tiempo mínimo que ha de transcurrir tras la última pulsación (o detección de presencia, si se ha activado el sensor de proximidad) para que en la siguiente se ejecute la función de objeto de bienvenida.
• Disparador de envío [Pulsar botón / Detección de proximidad]: determina si el envío del objeto de bienvenida se realiza cuando se produce una pulsación o cuando el sensor de proximidad detecta presencia.
• Condición adicional: establece si el envío del objeto de bienvenida debe depender también de una condición externa. Por defecto [Sin condición adicional]. También se puede parametrizar:
  • [No enviar a no ser que todas las condiciones sean 0]: el objeto de bienvenida sólo se enviará si todos los objetos de condición valen “0”.
  • [No enviar a no ser que todas las condiciones sean 1]: el objeto de bienvenida sólo se enviará si todos los objetos de condición valen “1”.
  • [No enviar a no ser que al menos una de las condiciones sea 0]: el objeto de bienvenida sólo se enviará si al menos uno de los objetos de condición vale “0”.
  • [No enviar a no ser que al menos una de las condiciones sea 1]: el objeto de bienvenida sólo se enviará si al menos uno de los objetos de condición vale “1”.
• Objeto de bienvenida (1 bit) [deshabilitado / habilitado]: casilla para habilitar el envío de un valor de 1 bit (a través de “[General] Objeto de bienvenida”) cuando se ejecuta la función de objeto de bienvenida y se cumple la condición (si existe). El valor deseado debe seleccionarse en el parámetro Valor [Enviar 0 / Enviar 1].
• Objeto de bienvenida (escena) [deshabilitado / habilitado]: casilla para habilitar el envío de una orden de ejecución de escena (a través de “[General] Escena: enviar”) cuando se ejecuta la función de objeto de bienvenida y se cumple la condición (si existe). El valor deseado debe introducirse en Número de escena [1…64].
