Flat / Tecla RGB: Anexo I. Modos de iluminación de los LEDs
Cada uno de los pulsadores cuenta con retroiluminación LED RGBW que, por defecto (en la mayoría de las funciones), modifica su nivel de brillo durante un instante breve cuando el botón recibe una pulsación. Este comportamiento se conoce como “Iluminación normal”.
Sin embargo, en la mayoría de los casos es posible configurar comportamientos alternativos para los LEDs. Las opciones disponibles dependerán de la función parametrizada para el pulsador, pero siempre incluirán alguna de las siguientes:
- Iluminación normal: el LED establece un único color (configurable) junto con un nivel de brillo por defecto (encendido o apagado) y modifica su brillo al nivel contrario unos instantes cuando se produce una pulsación sobre el botón.
- Iluminación dependiente del estado: el LED permanecerá con nivel de brillo y color de encendido o, de apagado, en función del valor del objeto asociado a la función desempeñada por el botón. La relación concreta entre los valores del objeto y los estados del LED puede ser algo diferente de un tipo de control a otro (se detalla para cada función). En el caso de los controles de pareja, en función del valor del objeto, se establecerá el brillo y color de encendido en el LED del miembro de la pareja cuya acción se corresponda con dicho valor, y el LED del otro miembro se iluminará con brillo y color de apagado.
- Iluminación dependiente del estado (ambos LEDs): aplicable sólo a los pulsadores configurados como pareja. Ambos LEDs de la pareja permanecerán con nivel de brillo y color de encendido o no, dependiendo del valor del objeto asociado a la función de esa pareja de botones y de cuál sea la función. La única diferencia respecto al caso anterior consiste en que, en éste, ambos LEDs modifican su iluminación simultáneamente, como si fuera un único indicador de estado, pero dotado de dos LEDs.
- Objeto dedicado: el LED establecerá el nivel de brillo y color de encendido o no dependiendo del valor (“0” o “1”, configurable) de un objeto binario independiente. En el caso de los controles en pareja, el valor “0” hará que uno de los LEDs se ilumine con brillo y color de encendido, permaneciendo el otro con brillo y color de apagado, mientras que el valor “1” hará que intercambien sus estados.
La Tabla 3 muestra las opciones configurables para cada función.
| Deshab. | Normal | Dep. estado | Dep. estado (ambos) | Objeto dedicado | ||
|---|---|---|---|---|---|---|
| PAREJA | Interruptor | ✓ | ✓ | ✓ | ✓ | |
| Dos objetos | ✓ | ✓ | ✓ | ✓ | ||
| Control de iluminación | ✓ | ✓ | ✓ | ✓ | ||
| Persianas | ✓ | ✓ | ||||
| INDIVIDUAL | Interruptor | ✓ | ✓ | ✓ | ||
| Mantener / soltar | ✓ | ✓ | ||||
| Dos objetos | ✓ | ✓ | ✓ | |||
| Escena | ✓ | ✓ | ||||
| Constantes | ✓ | ✓ | ✓ | |||
| Control de iluminación | ✓ | ✓ | ✓ | |||
| Persianas | ✓ | ✓ | ||||
| Indicador LED | ✓ | |||||
| Estado de la habitación (interior) | ✓ | ✓ | ✓ |
Nota
Respecto a los LEDs, es conveniente distinguir los siguientes casos:
- Pulsador deshabilitado: no tendrá funcionalidad. LED apagado.
- Pulsador habilitado como control individual de tipo “Indicador LED”: carecerá de funcionalidad, pero el LED podrá modificar su iluminación (brillo y color) mediante objeto binario (comportamiento similar a la iluminación mediante objeto dedicado).
- Pulsador habilitado como control individual de tipo “Indicador enumerado (color)”: el LED podrá modificar su color en función del valor del objeto de 1 byte.
- Pulsador habilitado como control individual/pareja de tipo “Estado de la habitación (exterior)”: es un caso particular, el control de la iluminación se realiza mediante la funcionalidad del propio control.
- Pulsadores habilitados como controles de otro tipo: el comportamiento del LED será configurable (siendo también posible dejarlo apagado), según se muestra en la tabla.
Aunque el comportamiento de los LEDs puede configurarse independientemente para cada control, también es posible definir un comportamiento general para todos ellos, evitando la necesidad de configurar la misma opción varias veces. En caso de optar por esta configuración general, las opciones son las ya comentadas:
- Normal.
- Dependiente del estado (si está disponible).
- Dependiente del estado (ambos LEDs) (si está disponible).
- Objeto dedicado.
Para obtener detalles sobre la parametrización de los modos de iluminación de los LEDs consúltense las páginas relativas a la función específica asignada al pulsador (sección 2.2). Si se desea un comportamiento similar para todos los LEDs, deberá utilizarse el parámetro Control de iluminación de LED (Todos los pulsadores), disponible en la pantalla de configuración “General”.

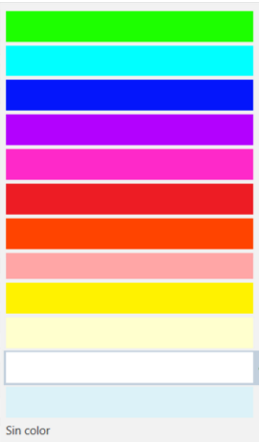

Respecto a la configuración de colores con los que es posible iluminar los LEDs, se ofrece una paleta cromática con 9 colores más 3 tonos de blanco (cálido, neutro y frío) y la opción “Sin color” que provocará que el LED en cuestión se apague, independientemente del nivel de brillo.
