Manual de Flat RGB y Tecla RGB: 1. Introducción

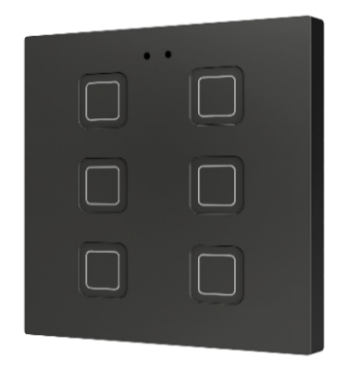

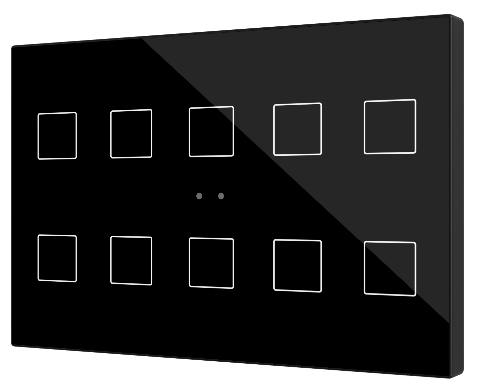

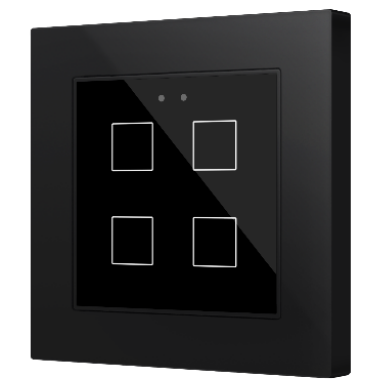

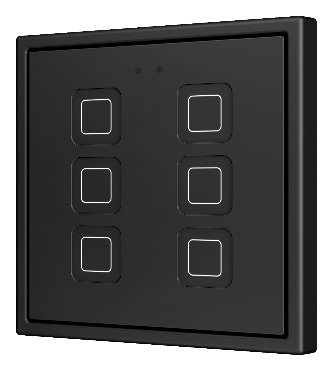

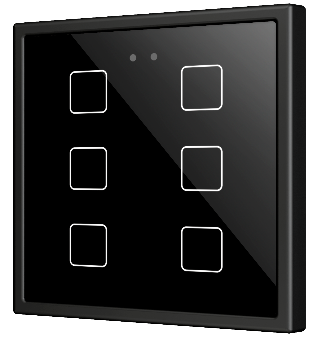

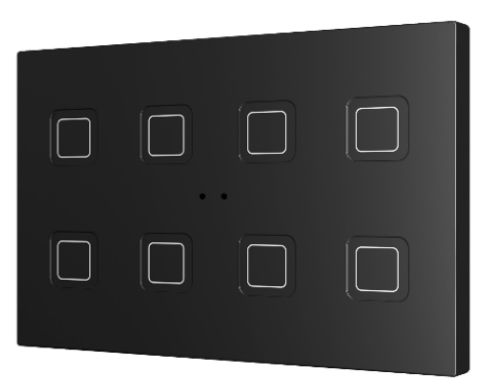

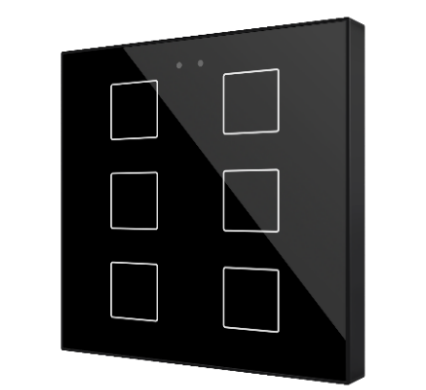

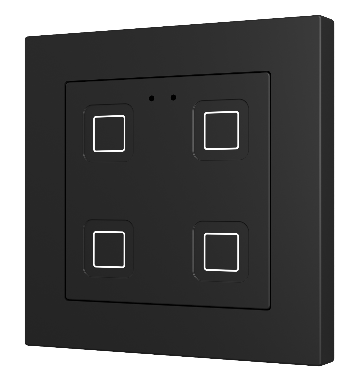

Pulsadores personalizables con 1 a 10 botones, con dos referencias: ZVIFRxy y ZVITRxy

1.1. Características

Los pulsadores capacitivos RGB multifunción KNX de Zennio son una solución completamente personalizable para el control de estancias donde se requiera un control por parte del usuario de los sistemas de climatización e iluminación, así como de las persianas, las escenas, etc.

Se ofrecen en distintos tamaños y pesos reducidos, con uno, dos, cuatro, seis, ocho o diez botones según el modelo (adaptándose cada uno de ellos a las necesidades del usuario). Los botones cuentan con retroiluminación LED RGBW para confirmar las pulsaciones o, indicar estados gracias a la gama de colores ofrecida en su configuración.

La versatilidad ofrecida por las funciones de sus botones se complementa con dos entradas analógicas/digitales, una sonda de temperatura interna y una función de termostato, así como con un diseño elegante y completamente personalizable, donde el cliente puede elegir tanto los iconos, los botones, los textos y los colores, como el fondo con imágenes y logotipos propios (en el caso de Flat).

Las características más significativas de Flat / Tecla son:

• Flat permite que el diseño del cristal frontal sea completamente personalizable.
• Tecla permite que los iconos retroiluminados sean completamente personalizables.
• Distintos tamaños con los que abarcar todas las necesidades del usuario (55, 70, X y XL) unificados en un único programa de aplicación.
• 1 / 2 / 4 / 6 / 8 / 10 pulsadores que pueden configurarse individual o por parejas.
• Configuración con orientación horizontal o vertical (sólo disponible para los modelos de dos, seis y ocho botones en el caso de los tamaños 55, 70 y X, y disponible para todos en el XL).
• Indicador luminoso RGBW (LED) asociado a cada botón.
• Señal acústica para la confirmación de las acciones del usuario (con posibilidad de desactivarla por parámetro o por objeto).
• Posibilidad de bloqueo / desbloqueo de los pulsadores mediante objeto binario o de escena, y de establecer un bloqueo temporizado temporal de todo el dispositivo (función limpieza).
  • Objeto binario de bloqueo / desbloqueo independiente por pulsador, así como la posibilidad de configurar un bloqueo temporizado individualizado para cada control.
• Objeto de bienvenida (binario o de escena) que se enviará al bus ante una pulsación tras un cierto período (parametrizable) de inactividad.
• Control de escenas.
• Sensor de temperatura integrado.
• Sensor de proximidad para encendido rápido.
• 2 entradas analógico-digitales configurables.
• Función termostato independiente.
• Heartbeat o envío periódico de confirmación de funcionamiento.
• Seguridad KNX. Para obtener información detallada acerca de la funcionalidad y configuración de la seguridad KNX, consúltese el manual de usuario específico “Seguridad KNX”.

Importante

Para más información detallada sobre las diferencias técnicas entre los distintos modelos, consultar el Anexo II. Diferencias por modelo.

1.2. Inicialización y fallo de tensión

Tras programación o reinicio del dispositivo es necesario esperar unos 2 minutos sin realizar ninguna acción para que se produzca la calibración de:

• Sensor de proximidad.
• Sensibilidad de los pulsadores.

Para una correcta calibración del sensor de proximidad se recomienda no acercarse o colocar nada a menos de 50 cm aproximadamente durante este tiempo.
